电容器在电路中的名称、序号及主要技术参数

2016-11-30 11:03:15 | 人围观 | 评论:

1、识别电容器的电路标识
电容器在电子电路中的标识通常分为两部分，一部分是图形符号，标识电容器的类型；另一部分是字母+数字，标识该电容器在电路中的名称、序号及主要参数。
电容器的电路标识方法如下图


图形符号（电路符号）体现了电容器的基本类型，引线由电路符号两端伸出，与电路图中的电路线连通，构成电子线路；极性标识表明该电容器的极性。文字标识通常提供了电容器的名称、序号以及电容量等参数信息。
2、识读电容器的标识信息
电容器的标识主要有“电容器名称”“材料”“类型”“序号”“电容量”“允许偏差” 等相关信息。识读电容器的标识信息，对我们分析、检修电路十分重要。

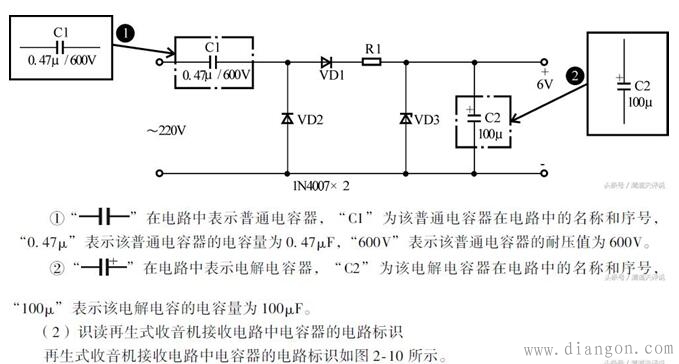

典型整流滤波电路中电容器的电路标识如下图

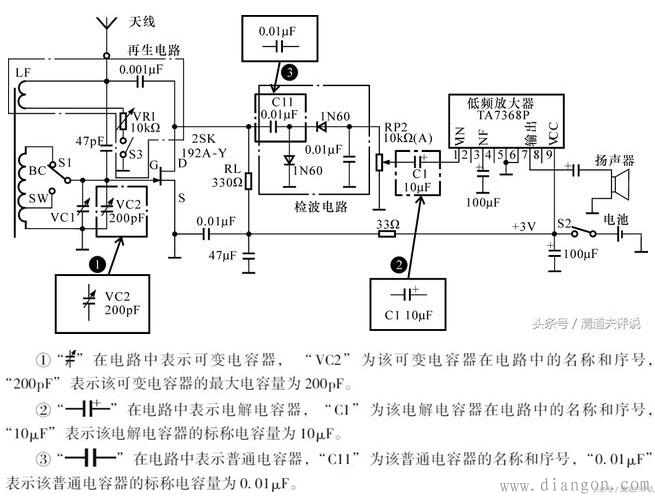

再生式收音机接收电路中电容器的电路标识如下图
