uc3842开关电源电路图

     如果你是做电子硬件工程师，并且经常接触开关电源，UC3842系列的电路应该熟悉，这类芯片设计比较经典，经典的东西需要经常温故，今天带大家熟悉一种经典的uc3842开关电源电路图，，

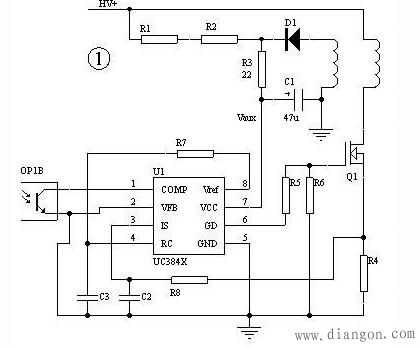

      用UC3842做的开关电源的典型电路见图1。过载和短路保护，一般是通过在开关管的源极串一个电阻(R4)，把电流信号送到3842的第3脚来实现保护。当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1、R2开始下一次启动过程。这被称为“打嗝”式(hiccup)保护。在这种保护状态下，电源只工作几个开关周期，然后进入很长时间(几百ms到几s)的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻(R3)，它和C1形成RC滤波，滤掉开通瞬间的尖峰。仔细调整这个电阻的数值，一般都可以达到满意的保护。使用这个电路，必须注意选取比较低的辅助电压Vaux，对3842一般为13～15V，使电路容易保护。
