用电容器降压制作电源时的选用及注意事项

经常看到电容降压式电源的问题，有好多人对这种电源，确实感到比较生，因为总觉得电路简单，结果总是搞不定，其实就这么回事，在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中，本弱点也可克服。如冰箱电子温控器或遥控电源的开关等电源都是用电容器降压而制作的。
　　相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。

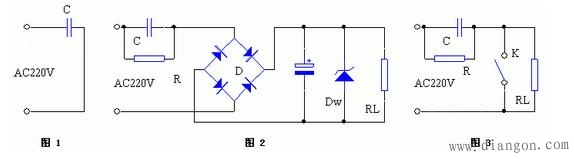

　　通过电容器电流的大小，受该电容器容抗Xc＝1（2πfC），Xc的单位是欧姆；交流电频率f的单位是赫兹；电容器C的单位是法拉。当将不同容量的电容器C（如图1所示），接入AC220V 50Hz的交流电路时，其C的容抗及其所能通过的电流如附表所列。该电流即电容器C所能提供的最大电流值。

用电容器降压制作电源时，必须注意以下几点：
　　（1）经电容器降压后，必须如图2所示经整流、滤波及稳压二极管稳压后，才能获得电压稳定的电源（注：整流电路也可用半波整流）。
　　（2）电容器耐压最好在630V以上，并应用无极性的电容器，有极性电容器不能用。
　　（3）在电容器两端并联500K-1M的泄放电阻。
　　（4）若需要加电源开关，为防止浪涌电流对负载RL并联，如图3所示。
　　（5）在组装调试过程中要用1:1隔离变压器接入AC220V电路中，以防触电。
