集成稳压器（三端稳压器）

    线性三端集成稳压器的分类
    1.三端固定正输出，国标型号为CW78--/CW78M--/CW78L--
    2.三端固定负输出，国标型号为CW79--/CW79M--/CW79L--
    3.三端可调正输出，国标型号为CW117--/CW117M--/CW117L-
    CW217--/CW217M--/CW217L--CW317--/CW317M--/CW317L--
    4.三端可调负输出，国标型号为CW137--/CW137M--/CW137L-
                                CW237--/CW237M--CW237L--
                                CW337--/CW337M--/CW337L--
    5.三端低压差                1.5A     0.5A     0.1A
    6.大电流三端
    以上1---为军品级；2---为工业品级；3---为民品级。
    军品级为金属外壳或陶瓷封装，工作温度范围-55℃～150℃；
    工业品级为金属外壳或陶瓷封装，工作温度范围-25℃～150℃；
    民品级多为塑料封装，工作温度范围0℃～125℃。
    线性集成稳压应用电路

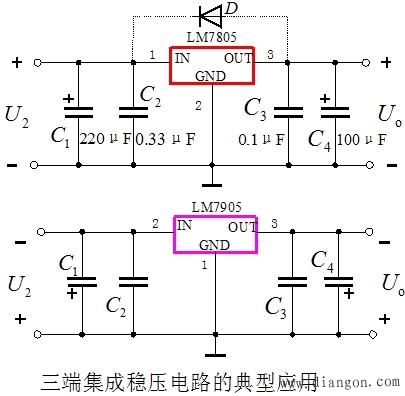

    三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。一般最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V 。安装足够大的散热器 ，散热片总是和最低电位的第③脚相连 C1， C4改善纹波特性，C2消除芯片自激震荡和改善瞬态响应， C3减小高频干扰。

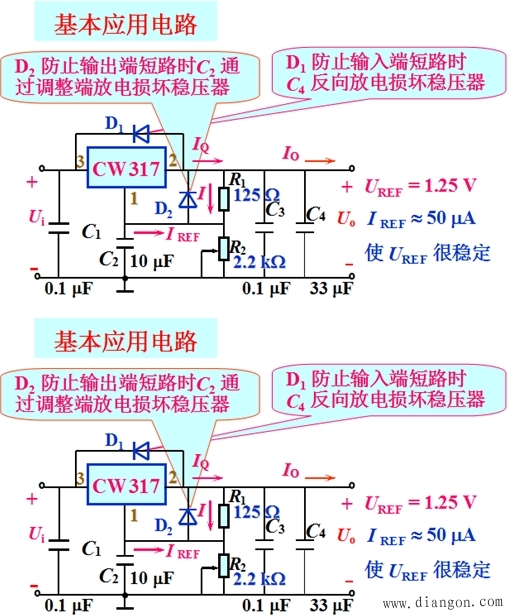

    由于稳压管反相电压较低，当输入无电压时，反并联二极管D用于泄放C4电容能量。

    UREF=1.25V，IREF=50uA，UREF很稳定

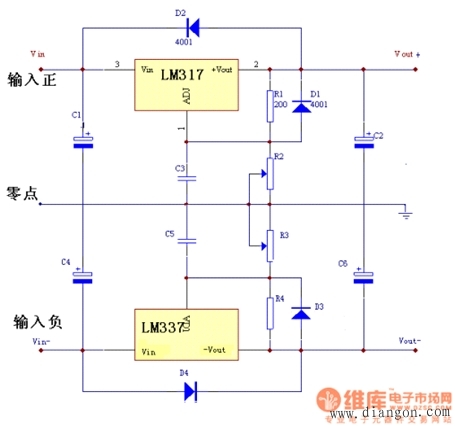

    采用LM117和LM137实现的输出电压连续可调的正、负输出稳压电路

    大电流稳压器：NS公司的 LM196/396大电流可调稳压器1.25V――15V范围内可以提供10A电流
    低失稳稳压器
    失稳电压：当输入电压逐渐降低直至输出电压波动超出规定电压时，输入和输出电压之差为失稳电压。
    LT/LM108x系列低压差三端线性稳压器：输入输出压差1.5V就能正常工作。
    固定式 LM1084――NS公司
    可调式 LT1083等――凌特公司
    LM2990/2991系列负压输出线性稳压器：输入输出压差0.6V就能正常工作
    TPS75xxx系列 线性稳压器――TI公司输入输出压差0.6V就能正常工作

    基准电压源
    基准电压源一般可以用稳压管组成的稳压源来承担，但目前有很多基准电压集成电路，被广泛用作高性能稳压电源的基准电源。
    TL431主要应用于稳压电源、仪器仪表、可调电源和开关电源中，是稳压二极管的良好替代品。

    直流稳压电源的主要技术指标
    主要技术指标：性能参数 工作参数
    性能参数
    1、稳压系数Sv：又称电压调整率，
    当输入电压VI变化时直流稳压电源输出电压VO稳定的程度 。
    2、输出系数Ro：又称负载调整率，体现了抗负载变化的能力。
    3、纹波抑制比Srip：输入纹波电压峰－峰值与输出纹波电压峰－峰值之比，体现对交流纹波电压的抑制能力
    4、温度系数ST：电源工作温度最大变化范围内（Tmin≤Ti≤Tmax）直流稳压电源输出电压的相对变化的百分比值。
    集成基准电压源电路
    电压基准具有输出电压精度高，温漂小，输出噪声小的特点。

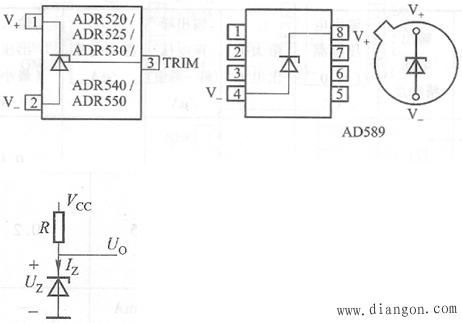

    两端型电压基准 ADR520A ADR525A ADR530A
                   LT1004-1.2 LT1004-1.5
                   MAX6006 MAX6008 MAX6008 等

    三端型电压基准
    AD780AN LT1461 LTC1798 等
