集成开关稳压器的类型和组成

2016-11-10 10:08:34 | 107人围观 | 评论:0

    类型:
    单片脉宽调制式(外接开关功率管) CW1524
    单片集成开关稳压器 CW4960/4962

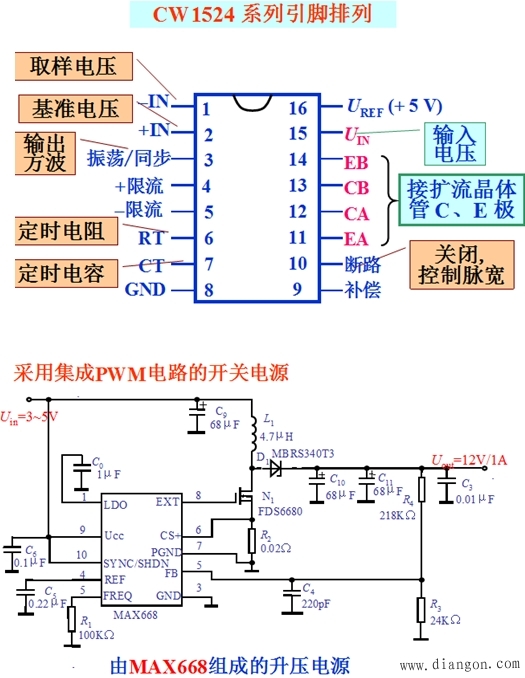

    1. CW1524/2524/3524(区别在于温度范围)
    组成：
    基准电压源、误差放大器、脉宽调制器、振荡器、触发器、2只输出功率管、过热保护、
    最大输入电压：40 V
    最高工作频率：100 kHz
    每路输出电流：100 mA
    内部基准电压：5 V(承受 50 mA电流)


    降压DC/DC集成电路


    开关稳压控制器
    需外接开关功率管及快速恢复二极管等
    LM1524 TL494 MAX786 等

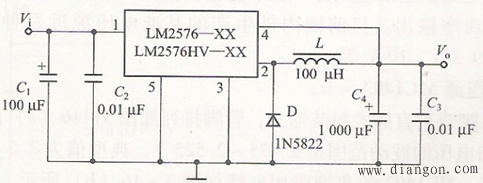

    开关稳压器
    需外接电感、电阻等
    LH1605 MIC4680 LM2578 LM2576 MAX8505 MAX1878 ADP3000 等
    开关稳压电源模块
    直流――直流模块 VI200
    交流――直流模块 AC220-DC （深圳创建）
