常用的整流滤波电路

2016-11-10 10:08:42 | 人围观 | 评论:

    改善滤波特性的方法:采取多级滤波。如: RC型滤波电路:在电容滤波后再接一级RC滤波电路。 L-C型滤波电路:在电感滤波后面再接一电容。 LC型滤波电路:在电容滤波后面再接L-C 型滤波电路。 性能及应用场合分别与电容滤波和电感滤波相似。
    1.RC型滤波器
    改善滤波特性的方法:采取多级滤波



     R愈大,C2愈大,滤波效果愈好。但R太大,将使直流压降增加。 主要适用于负载电流较小而又要求输出电压脉动很小的场合。

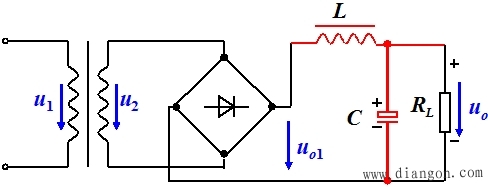

    2.L-C 型滤波电路



     设uo1的直流分量为U′O,交流分量的基波的幅值为U′O1m,:





   3.LC 型滤波电路



     显然, LC 型滤波电路输出电压的脉动系数比只有LC滤波时更小,波形更加平滑;由于在输入端接入了电容,因而较只有LC滤波时,提高了输出电压。 滤波效果比LC滤波器更好,但整流二极管中的 冲击电流较大。
    4.倍压整流电路
    利用滤波电容的充放电作用,将多个电容和二极管组合可获得倍数于变压器附边电压的输出电压。

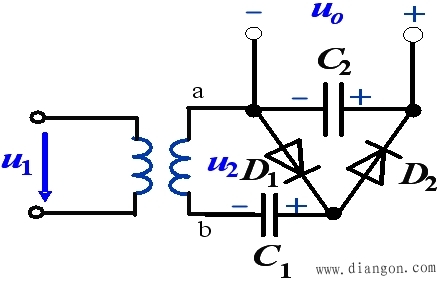

     1、二倍压整流电路
    u2的正半周时:D1导通,D2截止,理想情况下,电容C1的电压:
    u2的负半周时:D2导通,D1截止,理想情况下,电容C2的电压:
    输出端的电压:即二倍压电压。
