串联反馈式稳压电路的工作原理

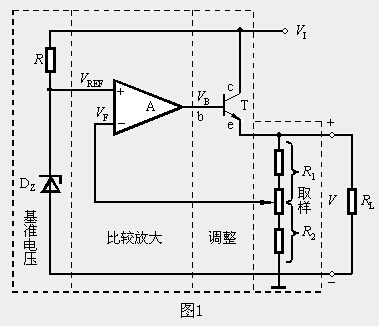

图1是串联反馈式稳压电路的一般结构图，图中V_I是整流滤波电路的输出电压，T为调整管，A为比较放大电路，V_REF为基准电压，它由稳压管D_Z与限流电阻R串联所构成的简单稳压电路获得（可参见齐纳二极管一节），R₁与R₂组成反馈网络，是用来反映输出电压变化的取样环节。

这种稳压电路的主回路是起调整作用的三极管T与负载串联，故称为串联式稳压电路。输出电压的变化量由反馈网络取样经放大电路（A）放大后去控制调整管T的c-e极间的电压降，从而达到稳定输出电压V_O的目的。稳压原理可简述如下：当输入电压V_I增加（或负载电流I_O减小）时，导致输出电压V_O增加，随之反馈电压V_F=R₂V_O/（R₁+R₂）=F_VV_O也增加（F_V为反馈系数）。V_F与基准电压V_REF相比较，其差值电压经比较放大电路放大后使V_B和I_C减小，调整管T的c-e极间电压V_CE增大，使V_O下降，从而维持V_O基本恒定。

同理，当输入电压V_I减小（或负载电流I_O增加）时，亦将使输出电压基本保持不变。

从反馈放大电路的角度来看，这种电路属于电压串联负反馈电路。调整管T连接成电压跟随器。因而可得

或

式中A_V是比较放大电路的电压增益，是考虑了所带负载的影响，与开环增益A_VO不同。在深度负反馈条件下， 时，可得

上式表明，输出电压V_O与基准电压V_REF近似成正比，与反馈系数F_V 成反比。当V_REF 及F_V 已定时，V_O也就确定了，因此它是设计稳压电路的基本关系式。

值得注意的是，调整管T的调整作用是依靠V_F和V_REF之间的偏差来实现的，必须有偏差才能调整。如果V_O绝对不变，调整管的V_CE也绝对不变，那么电路也就不能起调整作用了。所以V_O不可能达到绝对稳定，只能是基本稳定。因此，图1所示的系统是一个闭环有差调整系统。

由以上分析可知，当反馈越深时，调整作用越强，输出电压V_O也越稳定，电路的稳压系数γ和输出电阻R_o也越小。
