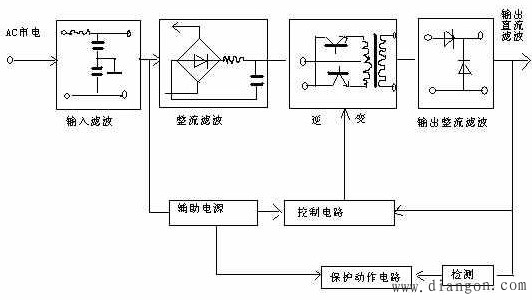

开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。在AB间的电压平均值EAB可用下式表示：
EAB=TON/T*E
式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）。
由式可知，改变开关接通时间和工作周期的比例，AB间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（Time Ratio Control，缩写为TRC）。
按TRC控制原理，有三种方式：
一、脉冲宽度调制（Pulse Width Modulation，缩写为PWM）
开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
二、脉冲频率调制（Pulse Frequency Modulation，缩写为PFM）
导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
三、混合调制
导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
