半波整流电路的原理

2016-12-05 20:28:24 | 人围观 | 评论:

  当A点电位高于G点时(高于0V),二极管顺向偏压,A点电位只要0.7V以上,电流流过二极管与负载电阻,二极管电压0.7V,其余电压由负载承担,负载电压Vl=Vs-0.7V

半波整流电路的原理

  当A点电位低于G点时(低于0V),二极管逆向偏压,或A点电位在0.7V以下,无电流,电阻电压Vl=0V,所有电压由二极管承担。

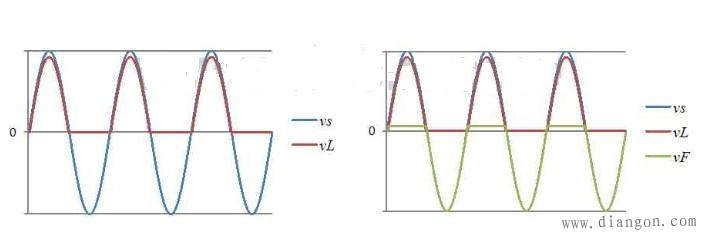

半波整流电路的波形图
