555时基DC/DC开关电源原理

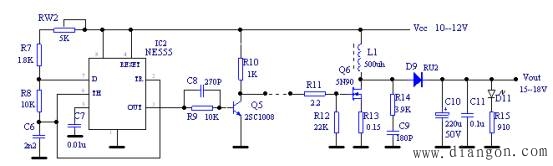

图  555 时基 DC/DC 开关电源电原理图

    电路中，NE555、RW2、R7、R8、C6组成多谐振荡电路，由NE555的引脚3输出振荡波形；R9、C8组成加速电路，Q5为推动管；Q6 组成电流开关电路，L1是储能元件，R14、C9是阻尼元件；D9、C10、C11组成输出整流滤波电路；D11、R15为输出电压指示电路。
    上电时，VCC通过RW2、R7、R8给C6充电，NE555输出高电平，当C6的电压>2/3VCC 时，NE555输出翻转，开始输出低电平，引脚 7对地短路，此时C6通过R8对地放电，当C6上电压<1/3VCC 时，NE555输出翻转，再次输出高电平，引脚7对地呈现断路，VCC再次向 C6充电，如此周而复始，在NE555的输出端输出周期矩形波。
    当NE555输出低电平时，Q5截至，Q6导通，电源VCC经L1、Q6形成回路，电能转换为磁能；当NE555输出高电平时，Q5导通，Q6截至，由于电感，里面电流不能突变，此时L1上储存的磁能转换为电能，在L1两端产生一自感应电压，此自感电压与电源电压串联起来一起经D9向C10充电，同时向负载提供电流。此电路输出的电压大于电源电压，为一升压式开关电源。
    通过调节RW2，可以改变NE555的振荡周期，同时也改变了输出波形的占空比，从而改变L1的储能大小，最终改变了输出电压值。
