直流稳压电源工作原理

2016-12-05 20:46:44 | 人围观 | 评论:

   电路中,D5、D6和C1共同组成全波整流滤波电路,将输入的交流电转换成直流电;Q1、Q2组成一达林顿射随电路,Q1称为调整管,Q2称为推动管,为负载供电;Q3、D8、R2、R3、RW1共同组成输出电压取样负反馈电路,Q3称为采样放大管,D8称为基准稳压管,此部分用于稳定输出电压;Q4、R5组成输出电流取样电路,为输出提供过流保护;C5为输出滤波电容。由于调整管和负载相对于输入而言呈串连的关系,故这种电源称为串联型直流稳压电源。

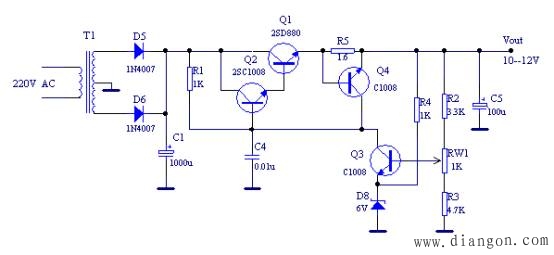

图1 直流稳压电源电原理图

    220V 交流电经电源变压器降压为低压交流电后,经由D5、D6、C1组成的全波整流滤波电路整流滤波变成直流电,输送给达林顿射随电路,最后由射随电路向负载提供直流电压VO,该电压VO的大小由基准电压VREF和采样支路的分压比决定。当输出电压VO由于某种原因瞬时升高时,输出电压取样电路的Q3的集电极电流就会增大,导致射随电路的基极电流下降,调整管的内阻增大,管压降增加,输出电压VO降低;当输出电压VO瞬时降低时,输出电压取样电路的Q3的集电极电流就会减小,射随电路的基极电流就会增加,管压降减小,从而使输出电压VO也跟着升高;上述过程使得输出电压稳定在某个电压值上,从而实现稳压。通过调节RW1 ,可以改变输出电压值的大小。
    当负载电流超过额定输出电流时,在R5上的压降将使Q4导通,迫使射随电路的偏置电压减小,内阻增加,管压降增加,则射随电路的输出电流被限制,输出电压也降低,从而起到过流保护作用,这种结构属于限流型保护电路。
    输入的 220V交流电压经过变压器降压后,经整流二极管整流后输出为脉动直流电压,具有较大的电压纹波,经过电容C1、C2、 C3平滑滤波后输出电压较为平稳,再输入到稳压电路,就可在输出端得到一个稳定的、电压纹波很小的直流稳压电源。
