开关电源的维修技巧和常见故障

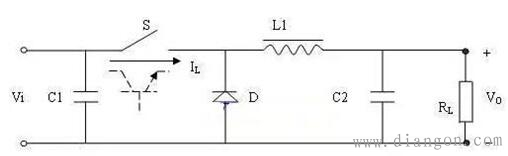

　　量：没通电前，用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。电容器应能充放电。脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。
　　常见故障
　　保险丝熔断一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，如果没有发现上述情况，则用万用表测量开关管有无击穿短路。需要特别注意的是：切不可在查出某元件损坏时，更换后直接开机，这样很有可能由于其它高压元件仍有故障又将更换的元件损坏，一定要对上述电路的所有高压元件进行全面检查测量后，才能彻底排除保险丝熔断的故障。无直流电压输出或电压输出不稳定如果保险丝是完好的，在有负载情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。

 　　在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。例：某一24伏直流电机供电电源通电后无直流24伏输出，拆开电源外壳，观察保险丝未烧断且电路板无明显的烧焦处或破裂元件，在未通电情况下量AC输入端阻值和DC输出端阻值正常，量开关管、整流桥、整流管等重要元件正常，故判断不存在内部严重短路的可能，估计保护电路动作。经检查此开关电源采用U3842PWM控制芯片，经查找相关的资料得知，当U3842芯片的3端电压高于1伏时，内部电流敏感比较器输出高电平，将PWM锁存器复位使输出关闭。通电测量U3842的3端高于1伏，6端无输出，经检查相关电路，发现稳压管D2击穿，如图3，故PC1导通，致使U3842的3端为高电平，故6端无输出，开关管不工作，直流侧无直流输出。更换同型号稳压管D2，故障解除。电源负载能力差电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。

　　例：我厂近红处激光光谱仪(VECTOR22)，开机后无法完成自检并报警且主板指示灯不断闪烁。经检查，供光谱仪主板的直流5V电源仅剩2.3伏左右，脱开5V直流电源的负载，通电再次测量5V直流电源，这时则有5V，初步判断此5V直流电源带载能力差，拆开电源外壳进行检修，由于没有带负载时，通电有直流5V输出，故重点检查次级线圈侧的输出整流电路，给5伏电源接上假负载通电进行测量发现三通稳压7805的1、2脚之间电压为5.2伏，2、3脚之间却剩2.3伏，如图4，故判断三通稳压管7805性能变坏，更换三通稳压管7805故障解决。
