开关电源基本原理

2018-09-05 10:17:44 | 人围观 | 评论:

开关电源的基本原理如图所示。主要由以下7部分构成：
1) 输入整流滤波器，包括整流桥和输入滤波电容;
2) 单片开关电源，内含功率开关管和控制器(含振荡器、基准电压源、误差放大器和PWM比较器)，MOSFET;
3) 漏极钳位保护电路;
4) 高频变压器;
5) 输出整流滤波器;
6) 光耦反馈电路;
7) 偏置电路，给光耦合器的光敏提供偏压。

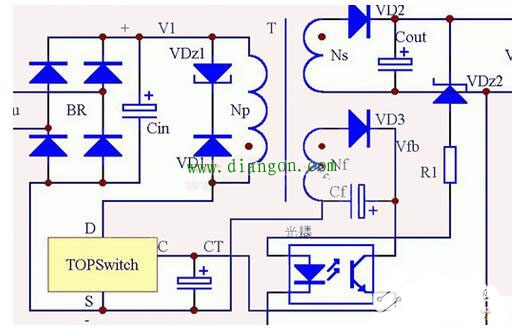

图单片开关电源基本原理
稳压原理分析如下：
当由于某种原因致使V上升，这时LED上的电流就提高，经过光耦器使接收管的发射极电流上升，进而使TOPSWITCH的控制端电流变大，占空比变小，导致V下降，从而达到稳压的作用。
