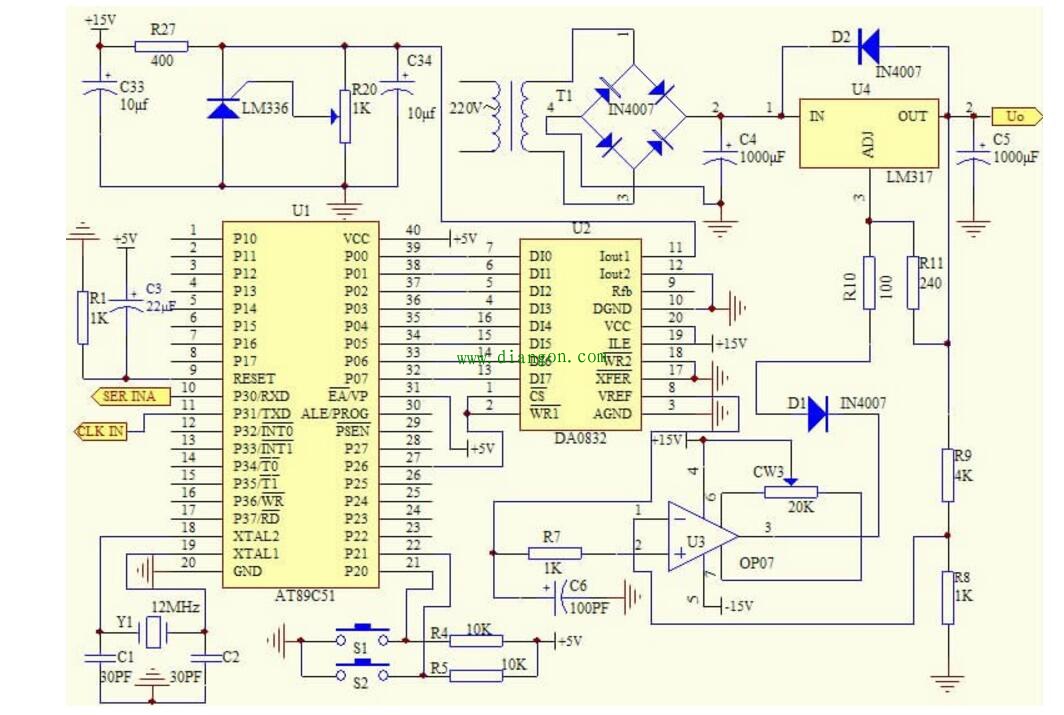

整个电路通过单片机（AT89C51）控制，P0口和DAC0832的数据口直接相连，DA的CS和WR1连接后接P26，WR2和XFER接地，让DA工作在单缓冲方式下。DA的11脚接参考电压，通过调节可调电阻使LM336的输出电压为5.12V，所以在DAC的8脚输出电压的分辨率为5.12V/256=0.02V，也就是说DA输入数据端每增加1，电压增加0.02V。

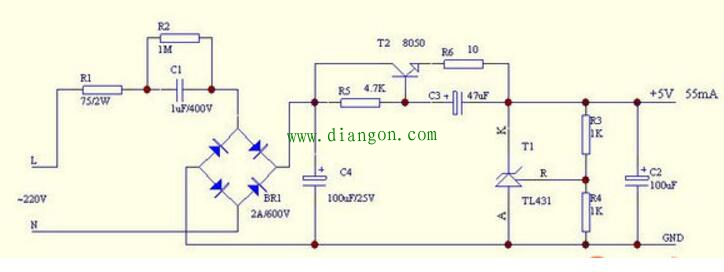

电容降压的5V直流稳压电源，下面这个电源，最大可以提供约55mA电流：
电容降压的5V直流稳压电源下面这个电源，最大可以提供约120mA电流：
0-300v可调输出电路，这个电路为了与市电隔离加了一个1:1的变压器，可以不用这个变压器而直接输入市电，当然安全上会降低，但不影响使用。
