开关电源的维修

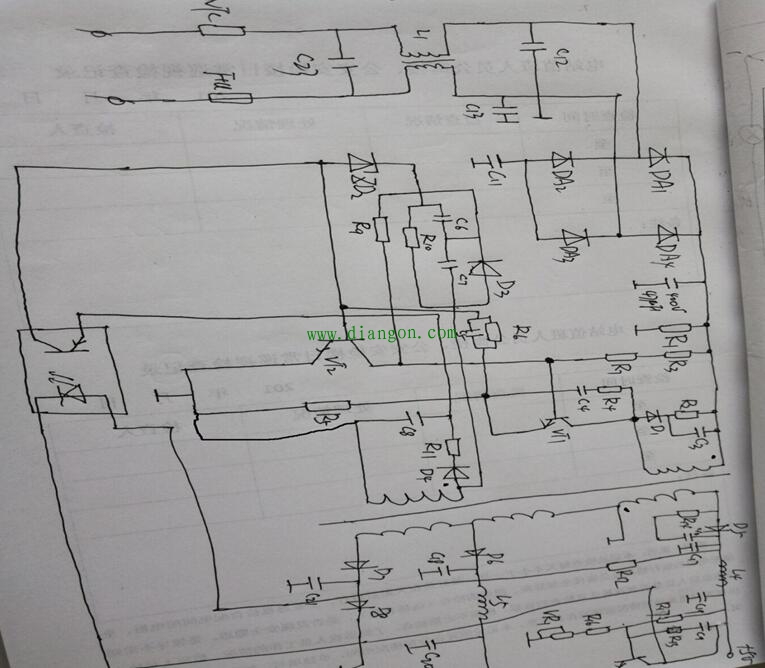

     根据电路板画出电路原理图

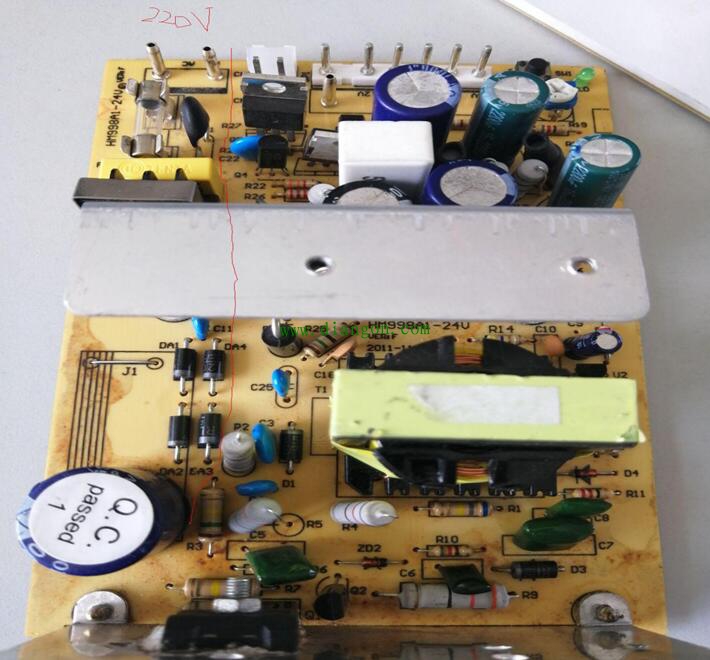

     通过对电路板的分析可知：开关电路由交流抗干扰电路，整流滤波电路，功率转换电路，稳压电路、保护电路等单元电路组成。
     开关电源的维修是很多电工师傅经常遇到的事情，但是如果对开关电源的原理，元器件的性能不了解，维修起来还是比较困难，有的时候运气好，拿到电路板换个保险管，故障就排除了，但是绝大多数的电路板维修起来并不是换保险就能解决问题。下面我给大家分享一下我的维修经验：
     1、首先了解电路板是用在什么设备上，是什么故障现象，具体发生故障的时间，是否让别人维修过。这些看似一些小问题，但对我们维修的人来说很重要，能使维修少走弯路。
     2、通电观测故障现象，打开机盖后，检查排线有无松脱，元器件有无虚焊、断线。
     3、大致确定故障范围，断开负载电路，测试输出电压，如果无输出电压，故障一般在交流输入，开关管这侧；如果输出电压较高或较低，一般故障在稳压电路这边。
     4、找出故障原因后，就可以针对不同的故障将相关元器件加以更换和调整。
     5、通电测试整机，故障排除以后，上电测试各输出电压，看故障是不是完全排除，等故障完全排除后，再接负载，使其正常运行。

     开关电源常见的故障维修：
     1. 保险烧断，主要检查整流二极管，滤波电容及开关管，有时候抗干扰电路有故障也会导致保险烧坏。
     2. 无输出电压，但是保险正常，这种现象就说明开关电源没有工作，或者是工作后进入保护状态，就像这个开关电源，首先要查300V直流电压，如果正常查启动电阻R3、R7阻值是否正常，有无开路，查开关管是否正常，如果有坏的元件更换后故障排除。
     3. 有输出，但是输出电压高，这种故障常来自稳压取样电路，要检查直流输出，取样电阻，光电耦合等构成的回路，在本电路中要查VR1、R16、VT3、R17、VT2、光耦，稳压管等，在实际维修过程中，取样电阻、光耦不正常较为常见。
     4. 输出电压过低，除稳压控制电路不正常会使输出电压过低，还有开关电源负载有短路故障，输出整流二极管故障，输出滤波电容变值，开关管的性能下降。这些都会引起输出电压下降，必须都得检查。
     5.  屡烧开关管的故障，开关管是电源板的主要器件，工作在高电压，大电流中，在实际维修过程中经常有击穿开关管的现象，对于这种故障现象。分析是什么原因引起的故障，如果是过电压引起的，那就要查滤波大电容、R2、C3、D1等。如果是过电流引起的，需要检查输出电压整流、滤波电路、负载电路是否有短路、漏电等故障。全部检查完以后再更换相同型号的开关管，通电试机，故障排除。
     通过以上步骤来维修开关电源，再结合自身的维修经验，准能快速的排除故障。
