图1
5 X电容应用

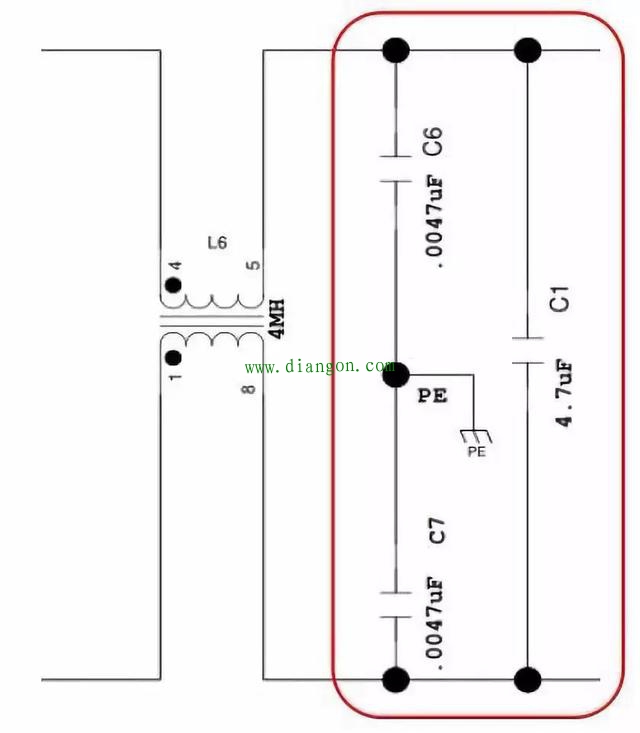

一般两根引脚跨接在零线和火线之间,适用于高频、直流、交流、耦合,跨接脉冲电路中,能够能承受过压冲击,一般与电阻并联使用,目的是起到泄放电荷作用。(如图2所示)
图2
6 Y电容作用

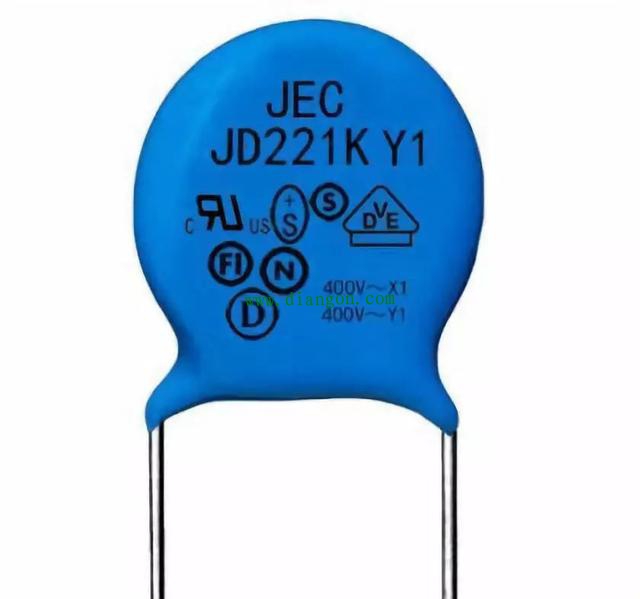

Y电容用来消除共模干扰。分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现,滤除高次谐波,防止干扰,提高输出电压质量。基于漏电流的限制,Y电容值不能太大,Y电容通常采用高压瓷片的。
图3
7 Y电容应用

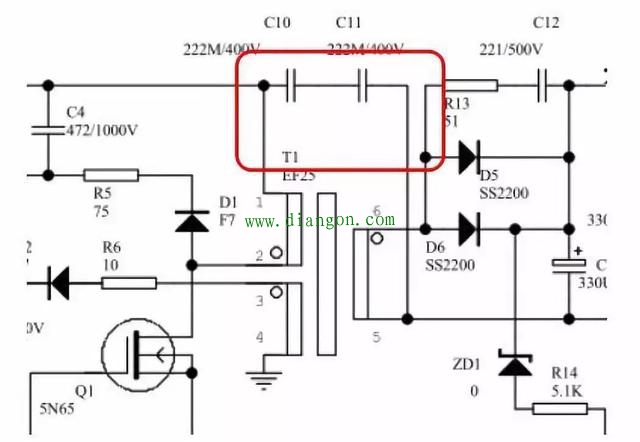

很多隔离式开关电源在初级和次级上加Y电容是为了给次级的共模电流提供一个回路到初级,减少共模电流对输出的影响。Y电容串接在高压地和低压地之间,有时会采用两个Y电容串联是为了提高高压地和低压地之间的耐压,有时候会出现耐压不足的情况,导致安规电容打耐压过不了,可以选用高压陶瓷电容作为Y电容,Y电容通常接法有四种情况:①输入端,和共模电感形成滤波器,L和N分别对PE加②储能大电容正负端对PE加(如图4所示)③输出端对PE加④变压器原副边跨接(如图5所示)
图4
图5
X电容和Y电容同属于安规电容。当安规电容器失效后,不会产生电击,不会危及人身安全。安规电容通常用于抗干扰电路中起滤波的作用,安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间。如果用手触摸就会被电到,而安规电容则没这个问题。X电容和Y电容应用在开关电源中各种作用都不同,都是不可以互相替换的。
