用电桥测量电阻、电容与电感

一、直流电桥

1. 电路

2. 工作原理

当检流计 G 中无电流流过时，电桥达到平衡。

电桥平衡的条件为 R 1 R 4 = R 2 R 3

设 R 1 = R x 为被测电阻，则 Rx=(R2/R4)R3

测量时，先将比臂调到一定比值，然后再调节较臂直到 电桥平衡为止。

最常用的单臂直流电桥 ( 惠斯登电桥）用来测量约 1 W 到 0.1M W 电阻。

二、交流电桥

交流电桥用来测量电容和电感。

1. 电路

2. 工作原理

交流电桥平衡的条件为 Z 1 Z 4 = Z 2 Z 3 , 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ，ф１＋ф４＝ф２＋ф３。

为使平衡容易调节，常将两个桥臂设计为纯电阻。

（ 1 ）当选 Z 2 和 Z 4 为纯电阻时，则 Z 1 和 Z 3 必须同为电感性 或电容性。

（ 2 ）当选 Z 2 和 Z 3 为纯电阻时，则 Z 1 和 Z 4 必须一个为电感 性，而另一个为电容性。

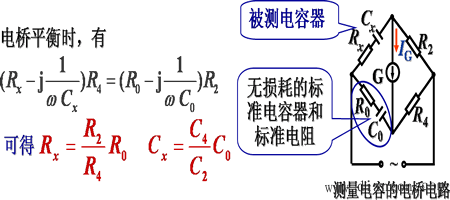

1.电容的测量

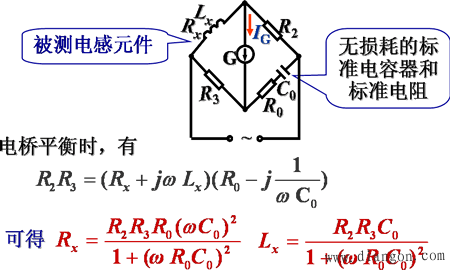

2. 电感的测量
