V/f 转换器

2016-11-06 07:51:16 | 人围观 | 评论:

    定义:V/f (电压/频率)转换器能把输入信号电压转换成相应的频率信号,即它的输出信号频率与输入信号电压值成比例,故又称为电压控制(压控)振荡器(VCO)。
    应用:在调频,锁相和A/D变换等许多技术领域得到非常广泛的应用。。
    指标:额定工作频率和动态范围,灵敏度或变换系数,非线性误差,灵敏度误差和温度系数等。

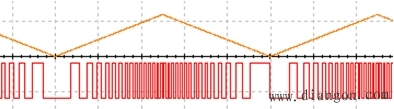

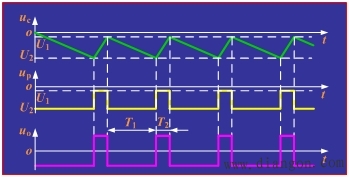

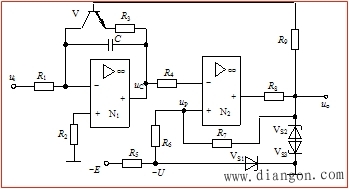

    1. 积分复原式V/ f 转换电路
    组成:积分器、比较器和积分复原开关等


    N1R1C ―― 反相积分器;
    V ―― 积分复位开关;
    N2R5~R8 ―― 滞回比较器;
    Vs2Vs3 ―― 限制输出电压(限幅)。
    Vs1 ―― 稳定门限电平;

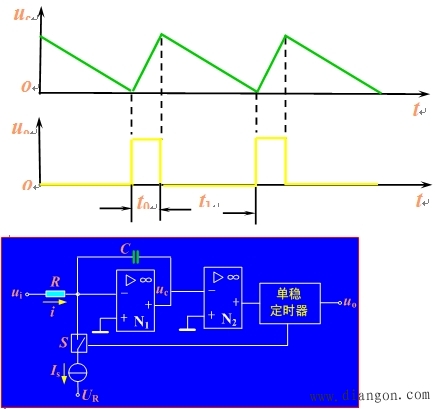

    2.电荷平衡式V/f 转换电路


    N1RC ―― 反相积分器;
    N2 ―― 过零比较器;
    Is ―― 恒流源发生器;
    根据电荷平衡原理有:
