无源滤波电路与有源滤波电路

2016-11-06 07:51:21 | 人围观 | 评论:

   一、无源滤波电路

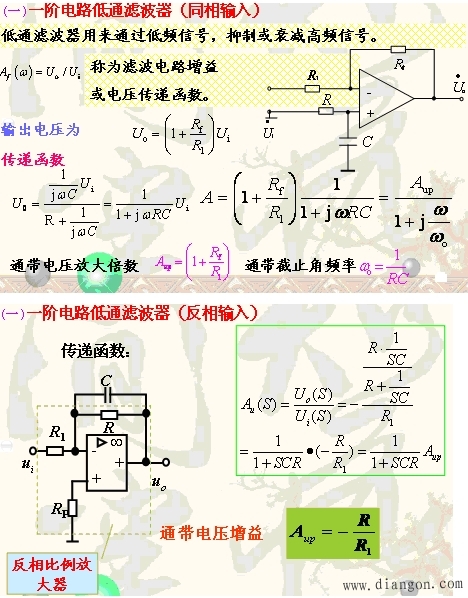

    一阶滤波电路



     无源二阶滤波电路



    二阶RC无源滤波电路可获得较陡的衰减斜率,更好的衰减通带以外的频率成分。一般电路设计电路中常采用参数相同的电阻和电容,若要取得更好的滤波效果常采用R1=K*R2,C2=K*C1,,K=10。这样既保证截止频率的一致性,又能错开电容的谐振频率点,起到更好的滤波效果。
    二、有源滤波电路

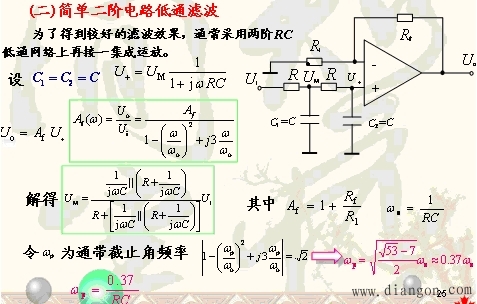

     压控电压源型滤波电路

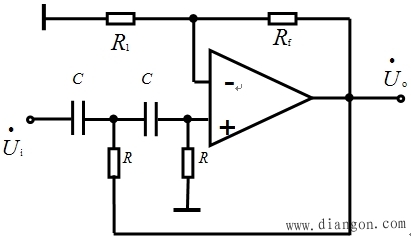

    二阶压控型高通滤波器



    压控带通滤波器


    带通滤波器只让某一频段的信号通过,而将此频段外的信号加以抑制或衰减,其理想幅频特性如图:

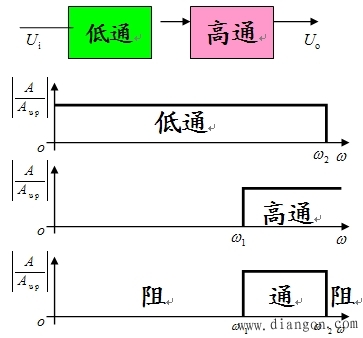

    带通滤波器可由以ω1为截止角频率的高通滤波器和以ω2为截止角频率的低通滤波器串联而成。其组成原理为:



     带阻滤波器用来专门抑制某一频段的信号,而让此频段以外的所有信号通过,其理想幅频特性如图:



   带阻滤波器可由一个高通滤波器和一个低通滤波器并联而成。或由带通滤波器与一减法器相连而成。



    有源滤波器设计
    有源滤波器的设计主要包括以下四个过程:
    确定传递函数
    选择电路结构
    选择有源器件
    计算无源元件参数



    设计方法:
        公式法
        图表法
        计算机辅助设计法和类比法
    计算机辅助设计法
        1、通用EDA软件(multisim7)
        2、各IC公司的专业滤波器设计软件
        如:MAXIM公司, Burr-Brown的 filter42
        Linear Technology : FilterCAD 3.0
    集成有源滤波器
      集成化是电子技术发展的必然趋势。
      集成有源滤波器主要分为两类:
        双二阶环滤波器

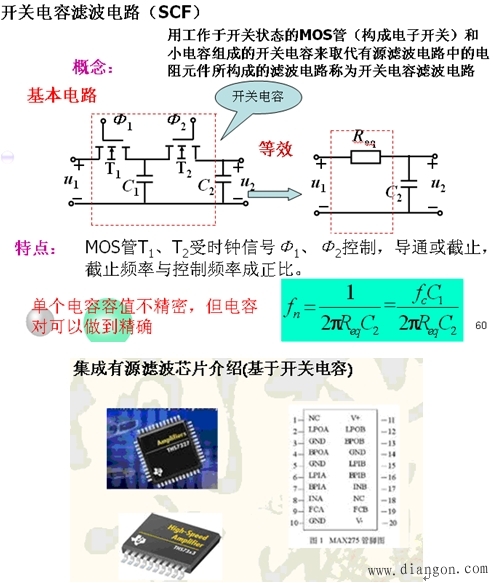

        开关电容技术



     除了美信公司的集成滤波芯片外,还有美国Linear Technology(凌特)公司生产的通用型(可组合为低通、带通、高通等)和低通SCF两类。通用型SCF主要有:LTC1059(2阶)、LTC1060(4阶)、LTC1061(6阶)、LTC1064(8阶)等。低通SCF主要有:LTC1062/1063(5阶)、LTC1064(8阶)。
