减法运算电路

2016-11-06 07:51:24 | 人围观 | 评论:

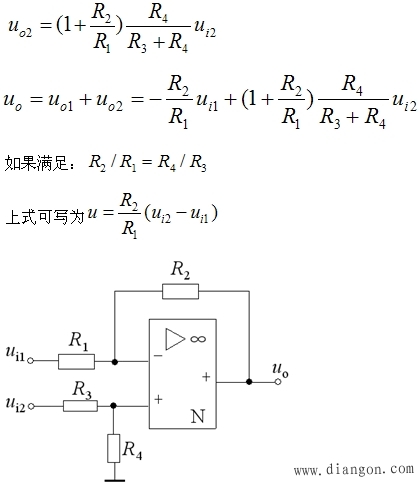

基本差动放大器



    基本差动放大器等效电路

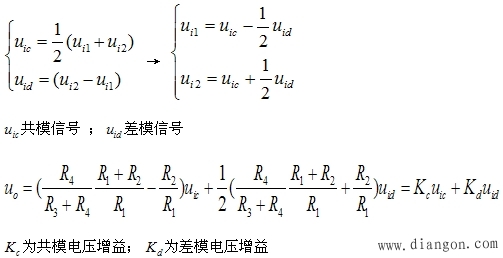

   共模抑制比CMRR为



     为了得到最大的共模抑制比，令，此时，可得
    工程上为了减少器件品种和提高工艺性，常常使
    此时，即电路只对差模信号进行放大
    实际上，电路的共模抑制比不仅取决于电阻的匹配精度，还取决于运算放大器的共模抑制比、开环增益和输入阻抗等参数，甚至电路的分布参数也会影响电路的共模抑制比。这种差动放大电路结构简单，但输入电阻较低，增益调节困难，使其应用受到很大限制。
