高共模抑制比放大电路

2016-11-06 07:51:24 | 人围观 | 评论:

高共模抑制比放大电路:用来抑制传感器输出共模电压（包括干扰电压）的放大电路。应用于要求共模抑制比大于100dB的场合，例如人体心电测量。

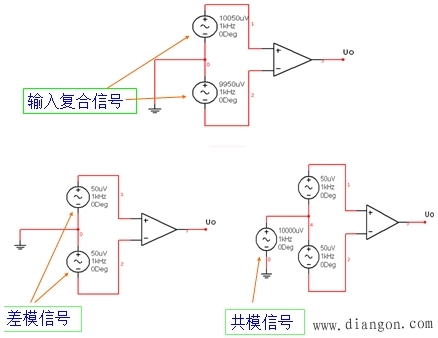

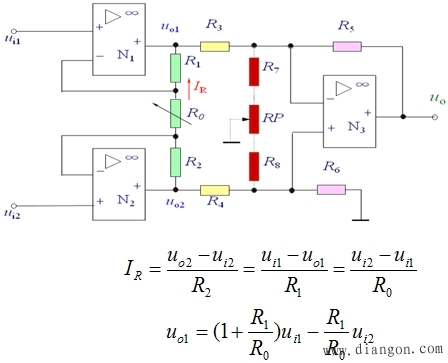

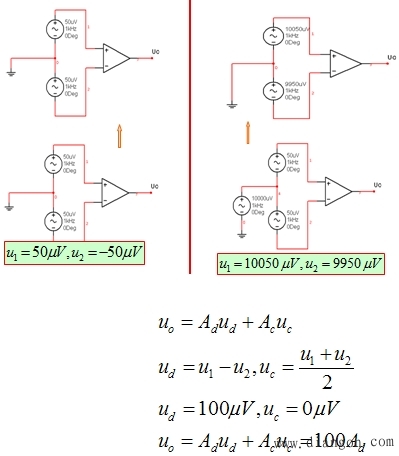

来自传感器的信号通常都伴随着很大的共模电压(包括干扰电压)。一般采用差动输入集成运放器来抑制它，但是必须要求外接电阻平衡对称、运算放大器具有理想特性。否则，放大器将有共模误差输出，其大小既与外接电阻对称精度有关，又与运算放大器本身的共模抑制能力有关。
