脉宽调制变换器

2016-11-09 12:41:17 | 人围观 | 评论:





标签：

相关内容推荐：

   一、不可逆PWM变换器
    电机两端得到的平均电压为
    式中 ρ= ton / T 为 PWM 波形的占空比， 改变 ρ（ 0 ≤ ρ < 1 ）即可调节电机的转速。
    PWM 脉宽调速系统如上述介绍有许多优点，但也存在缺点：
    ① 过压能力低，需保护；
    ② VT单向导电性，不可逆，无制动。
    需要制动时，必须具有反向电流-id的通路，因此应再设置一个电力晶体管。
    二、可逆PWM变换器
    可逆PWM变换器主电路有H型、T型多种形式，最常用的是桥式（亦称H型）电路，如下图所示。
    这时，电动机 M 两端电压的极性随开关器件基极驱动电压极性的变化而改变，其控制方式有双极式、单极式、受限单极式等多种，这里只着重分析最常用的双极式控制的可逆PWM变换器。
    2. 工作状态与波形

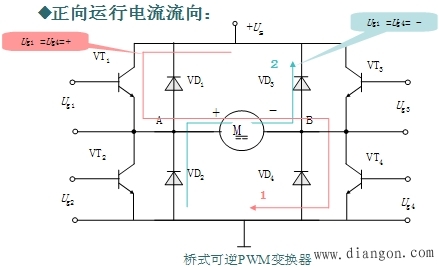

    ① 正向运行：
    ・在 0 ≤ t ≤ ton 期间， Ug1 =Ug4为正， VT1 、 VT4导通， Ug2 =Ug3为负，VT2 、 VT3截止，电流 id 沿回路1流通，电动机 M两端电压UAB = +Us ；
    ・在ton ≤ t ≤ T期间， Ug1 =Ug4为负， VT1 、 VT4截止；由于电感储存很大能量，放电，维持电流方向不变，这时通过VD2 、 VD3续流， 并钳位使VT2 、 VT3保持截止，电流 id 沿回路2流通，电动机 M两端电压UAB = Us 。

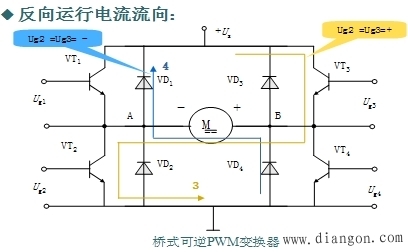

    ② 反向运行：先分析 ton→T 阶段
    ・在ton ≤ t ≤ T 期间， Ug2 = Ug3 为正， VT2 、 VT3导通， Ug1 =Ug4为负，使VT1 、 VT4截止，电流 id 沿回路3流通，电动机M两端电压UAB = Us ；
    ・在 T≤ t ≤ T+ton ( 下一周期的0 ≤ t ≤ ton ) 期间， Ug2 = Ug3为负，VT2 、 VT3截止， VD1 、 VD4 续流，并钳位使 VT1 、 VT4截止，电流 id 沿回路4流通，电动机M两端电压UAB = +Us 。

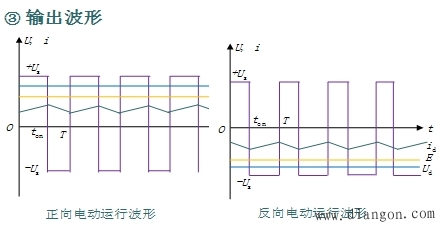

    ④ 输出平均电压
    双极式控制可逆PWM变换器的输出平均电压为
    为占空比

    ・当 > 0时， t on > T/2 ，Ud = +，电机正转；
    ・当 < 0时， t on < T/2 ，Ud = -，电机反转；
    ・当 = 0时，ton = T/2，电机停止。
    ◎注意：
    当电机停止时电枢电压并不等于零，而是正负脉宽相等的交变脉冲电压，因而电流也是交变的。这个交变电流的平均值为零，不产生平均转矩，徒然增大电机的损耗，这是双极式控制的缺点。但它也有好处，在电机停止时仍有高频微振电流，从而消除了正、反向时的静摩擦死区，起着所谓“动力润滑”的作用。
    双极式可逆PWM制动时情况比较复杂，根据VT3、VT2的通断情况，电机可能处在能耗制动、再生发电或反接制动，产生制动时一定具备上述其中一个制动过程。
    ⑤ 性能评价
    ・双极式可逆PWM变换器的优点：
    a）电流一定连续；
    b）可使电机在四象限运行；
    c） 电机停止时有微振电流，能消除静摩擦死区；
    d）低速平稳性好，系统的调速范围可达1:20000左右；
    e）低速时，每个开关器件的驱动脉冲仍较宽，有利于保证器件的可靠导通。
    ・双极式可逆PWM变换器的缺点：
    a）在工作过程中，4个大功率晶体管可能都处于 开关状态，开关损耗大；
    b）在切换时可能发生上、下桥臂直通的事故，为了防止上述情况，在上、下桥臂的驱动脉冲之间，应设置逻辑延时。
