(3)计算每伏电压的圈数N0。经验公式为:。例如:上述20W变压器的每伏圈数圈。

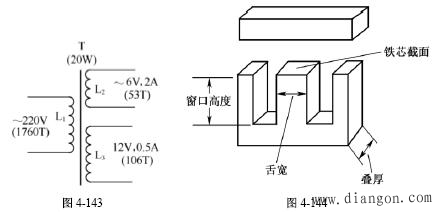

(4)计算初、次级各绕组的圈数。初级绕组圈数用N0乘以220即可。次级绕组圈数用N0乘以电压再增加10%以弥补损耗。上例中(见图4-143),初级绕组L1为8×220 = 1760圈;次级绕组L2为8×6×1.1≈53圈;次级绕组L3为8×12×1.1≈106圈。
(5)根据各绕组电流选取漆包线。上例中,初级绕组L1的电流I1 =20W220V≈0.09A,考虑到留有一定的余量,可选用直径0.23mm(34号)漆包线。次级绕组L2的电流I2 = 2A,可选用直径1.04mm(19号)漆包线。次级绕组L3的电流I3 = 0.5A,可选用直径0.51mm(25号)漆包线。
2.具体制作电源变压器
设计计算完成后,即可按以下步骤动手制作。

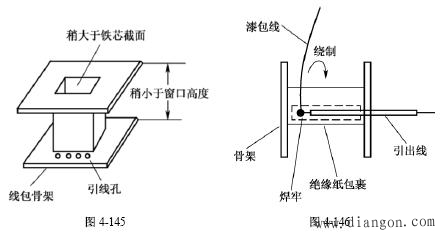

(1)按图4-145所示,用绝缘纸板制作一个线包框架,其下面侧板两侧分别开有初、次级绕组的引线孔。
(2)绕初级绕组。将漆包线线头与引出线焊牢,焊点等裸露部分用绝缘纸包裹住,引出线从线包框架侧板的引线孔中穿出,如图4-146所示。初级绕组绕好后,其线尾也像线头一样连接好引出线。
(3)在初级绕组外面包裹一层绝缘纸,如图4-147所示,然后绕上次级绕组。由于次级绕组所用漆包线较粗,可以直接作为引出线。
图4-147
(4)所有绕组都绕制完成后,最外层应用绝缘纸包裹,并在两侧分别标明绕组的电压和电流,如图4-148所示。
图4-148

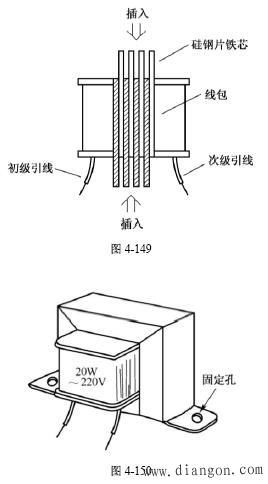

(5)接下来插入硅钢片铁芯。应采用交错插装法,即将“E”形硅钢片上下交错插入线包框架内,如图4-149所示。所有“E”形硅钢片插完后,再将“I”形硅钢片插入。
(6)在铁芯外面装上铁皮制成的夹壳,电源变压器便制作好了,图4-150为其外形。再经过浸漆、烘干等绝缘处理,这个电源变压器就可以使用了。
