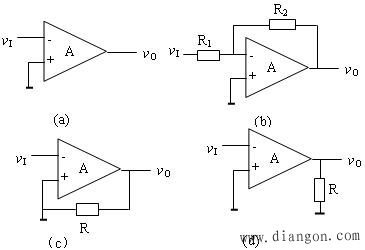

图1 有无反馈的判断
（a）没引入反馈的放大电路 （b）引入反馈的放大电路
（c）R的接入没有引入反馈 （d）和（c）电路等效
如在图1（a）所示电路中，集成运放的输出端与同相输入端、反相输入端均无通路，故电路中没有引入反馈。在图(b) 所示电路中，电阻R2将集成运放的输出端与反相输入端相连接，因而集成运放的净输入量不仅决定于输入信号，还与输出信号有关，所以该电路中引入了反馈。在图(c) 所示电路中，虽然电阻R跨接在集成运放的输出端与同相输入端之间，但是由于同相输入端接地，所以R只不过是集成运放的负载，等效于（d）电路，而不会使vO作用于输入回路，可见电路中没有引入反馈。
