如何判断电压反馈与电流反馈？

2016-12-14 12:27:45 | 人围观 | 评论:

若反馈量与输出电压成正比则为电压反馈；若反馈量与输出电流成正比则为电流反馈。通常可以采用负载短路法来判断。

从概念上说，若反馈量与输出电压（有时不一定是输出电压，而是取样处的电压）成正比则为电压反馈；若反馈量与输出电流（有时不一定是输出电流，而是取样处的电流）成正比则为电流反馈。在判断电压反馈和电流反馈时，除了上述方法外，也可以采用负载短路法。负载短路法实际上是一种反向推理法，假设将放大电路的负载电阻RL短路（此时，），若输入回路中仍然存在反馈量，即，则为电流反馈；若输入回路中已不存在反馈，即则为电压反馈。

        判断电压反馈和电流反馈更直观的方法是根据负载电阻与反馈网络的连接方式来区分电压反馈与电流反馈。将负载电阻与反馈网络看作双端网络（在反馈放大电路中其中一端通常为公共接地端），若负载电阻与反馈网络并联，则反馈量对输出电压采样，为电压反馈。否则，反馈量无法直接对输出电压进行采样，则只能对输出电流进行采样，即为电流反馈。

        电压负反馈可以稳定输出电压；而电流负反馈则可以稳定输出电流。区分电压反馈与电流反馈只有在负载电阻RL变动时才有意义。如果RL固定不变，因输出电压与输出电流成正比，所以，在稳定输出电压的同时也必然稳定输出电流，反之亦然，二者效果相同。但是当负载电阻RL改变时，二者的效果则完全不同，电压负反馈在稳定输出电压时，输出电流将更不稳定；而电流负反馈在稳定输出电流时，输出电压将更不稳定。

图1 电压反馈与电流反馈的判断

        如图1(a)，反馈电压，反馈量与输出电压成正比，故为电压反馈。

        图1(a)，反馈电压，反馈量与输出电流成正比，故为电流反馈。

        图1 (b)，反馈电流，反馈量与输出电流成正比，故为电流反馈。也可用负载短路法来判断，如图1(a)中，将RL短路时（此时，），如图2(a)所示。由于输入回路中不存在反馈（），所以图5(a)电路为电压反馈。将图1(a) 中RL短路时（此时，，如图2(b)所示，输入回路中仍然存在反馈量（），说明反馈对输出电流取样，所以图1(a)电路应为电流反馈。

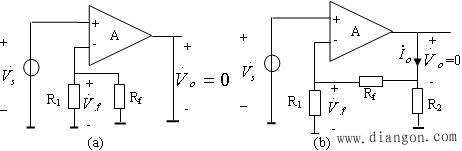

图2 负载短路法判断电压反馈与电流反馈
