有源滤波器中为什么要引入负反馈？其通带放大倍数如何确定？

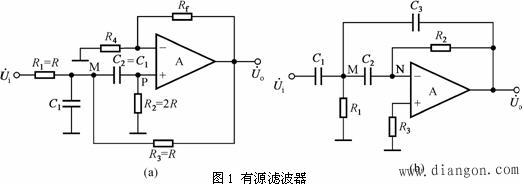

        例如，图1（a）中，以P点电位作为输入，电路为同相比例运算电路，电压放大倍数即为比例系数，决定于负反馈网络

        列M、P的节点电流方程可得电路的中心频率、品质因数Q、通带放大倍数

        ，

        可见，以上指标均与负反馈网络的参数密切相关。

        再例如，在图1（b）所示电路中，当信号频率趋于零时，C1、C2、C3相当于开路，N点是虚地，等效电路如图所示，输出电压。但随着信号频率的升高，输入电压可以直接传输到输出，故该电路为高通滤波器。

        通带放大倍数如何确定？

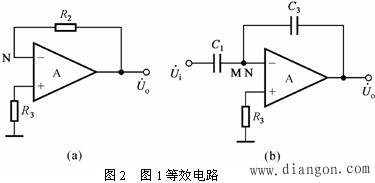

        由于C2的容抗趋于零，使M电位趋于N点电位，即趋于零，所以R1中电流也随之趋于零；R2中的电流远小于C3中的电流，因而等效电路如图2（b）所示，C1的电流等于C3的电流，即：

        由此，可得通带放大倍数

        它取决于输入端电容C1和反馈电容C2之比。
