什么是译码器?二进制基本译码器与中规模集成译码器

一、二进制基本译码器

n位二进制代码代表的种特定对象还原出来的电路。电路的输入是n位二进制代码，输出为种特定对象，如2/4，3/8，4/16等译码器。

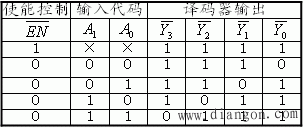

现以右边的电路为例，输入二位代码，四个结果输出。是译码器使能控制电路是一个2/4译码器，当电路使能，各输出端的逻辑函数式为：。

特点：输入/输出一一对应每个输出是一个二变量最小项；

二、中规模集成译码器

1 .集成二进制译码器

例1：请用2/4译码器组成4线/16线译码器采用分级译码的方法实现(右图所示)。

例2：用二片3/8线译码器实现4/16线译码。

2 . 二―十进制译码器

将输入BCD码翻译成十进制十个数码的组合逻辑电路，译码后的结果用显示器显示出来，所以，又称显示译码器和码制变换译码器多种。

1 .显示器简介

点阵式显示器分段式显示器两种(半导体，液晶)

(1)点阵式显示器：要点亮某一个字形时，只要点亮这些字形的点就行。用的最多的地方是车站，机场，马路上的广告牌等。

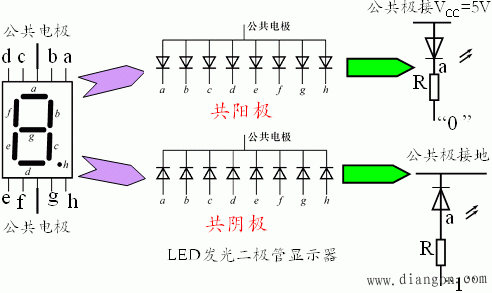

(2)分段显示器：液晶分段式和半导体分段式两种。

显示字形时的基本笔划：

另一种分段式液晶(LCD)显示器：低电源、低功耗，目前使用日益普遍。它利用流动性有机化合物的奇特光学特性而发光。

熟悉了译码器的工作原理和设计方法后，在今后的实际工作中，主要是能看懂电路符号和真值表，以便进行系统电路的读图和设计。所以下面介绍一片实际的中规模集成译码器的引脚排列和功能。

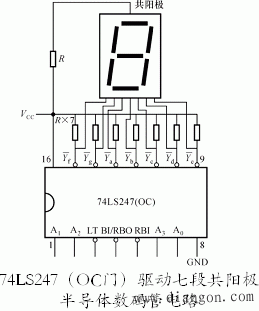

右图是一块经常选用的中规模集成二―十进制译码器芯片，74LS247(OC)。

A3～A0是四位8421BCD码输入端，Ya～Yg驱动七段数码管的七个输出，为低电平输出，是集电极开路门结构，适用于七段共阳极数码管。

三个控制端功能：

① LT灯测试控制：低电平有效，LT=0时，不管A3 ～A0状态如何， Ya～Yg输出都为低电平，共阳极七段数码都能点亮，不测试时，LT置“1”。

② BI/RBO灭灯输入/灭零输出控制端BI=0为灭灯输入，不管A3 ～A0状态如何，Ya～Yg输出都为高电平，把共阳的七段数码管熄灭。作为灭零输出端用时，可以作为下一位的灭零输入。正常时应置高电平。

③ RBI灭零输入端，它与RBO配合使用，熄灭不必显示的零。如有一个8位数码显示电路，整数部分5位，小数部分3位，在显示16 . 8这个数字时将呈现00016 . 800字样，如将前后多余零灭掉，则更加明了醒目。

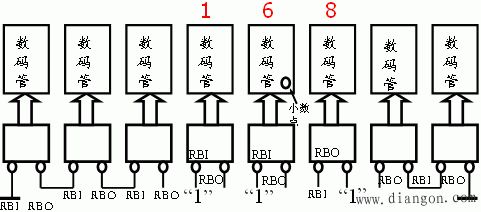

灭零输入RBI和灭零输出RBO连接图：

译码器和显示器之间的连接应视显示器而异，下面是两种显示器分别用不同的译码器驱动时的连接图。

因为二进制译码器的每一个输出就是一个最小项，而任何一个输出函数都可以表示为最小项之和表达式，所以，译码器配上适当的逻辑门电路就可实现各种组合电路。
