功率放大电路的特点和基本类型

1. 由于输出电压或输出电流的幅度较大，功率放大电路必须工作在大信号条件下，因而容易产生非线性失真。如何尽量减小输出信号的失真是首先要考虑的问题。

2. 输出信号功率的能量来源于直流电源，应该考虑转换的效率。

3.半导体器件在大信号条件下运用时，电路中应考虑器件的过热、过流、过压、散热等一系列问题，因此要有适当的保护措施。

二、 基本类型

功率放大电路主要有互补对称式和变压器耦合推挽式两种类型。

1、互补对称式

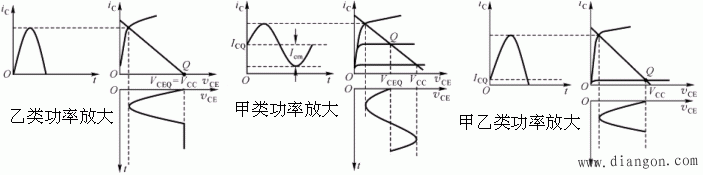

OTL功率放大器要求输入端(T1、T2基极)上的静态电压也为Vcc/2，即VI=(VCC/2)+Vi。 单电源互补对称功率放大器增加了一只大容量(几百～几千微法)的电解电容器。当静态时(Vi=0)，T1和T2都截止。它们的射极电压为V cc /2，所以电容器C上充有Vcc/2的电压，输出Vo= -Vc=0。信号Vi为正半周时，T1导电，使T2截止，负截RL上流过正半周电流；信号为负半周时，电容器C上的电压Vcc/2作为电源，T2导电，T1截止，负载上流过负半周信号电流。所以电容C要有足够大的容量，使得在信号负半周时能提供出较大的电流。 互补对称功率放大器由于在静态条件下T1和T2都处于截止状态，所以它的静态功耗为零，但在动态时存在严重的交越失真。为了克服交越失真，必须给互补对称功率放大电路设置一定的静态工作点(使信号Vi=0时，T1、T2管都处于微导电状态)。根据静态工作点的不同设置，互补对称功率放大器可以工作在乙类功放，即导电角θ=180°；甲类功放，即导电角θ=360°和甲乙类功放，即导电角在θ=180°～360°。

2.变压器耦合推挽式

变压器耦合的突出优点是，通过改变变压器的变比，能找到一个最佳的等效负载(此时输出功率最大，且不失真)。并且，在不提高电源电压的条件下，可以使输出电压的幅度Vom超过电源电压。

由变压器原理可知：，，。由变压器原理可知是由变压器付边负载电阻折合到原边后的等效电阻。而调节变比n的大小可用变压器抽头实现。
