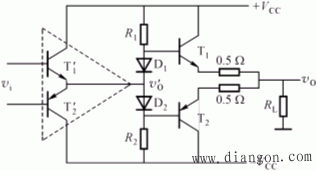

在集成运放的输出端再加一级互补对称功放电路：
利用T1、T2管子的电流放大作用，达到扩大输出电流的目的。
二、扩大集成运放的输出电压范围
当输入信号Vi为0时，输出电压Vo也为0。VB1=+15V，VB2=-15V，集成运放的正、负电源端电位分别为V(+)=+14.3V和V㈠=-14.3V，它们之间的压差为+14.3-(-14.3)=28.6V。加入信号Vi后，T1、T2管的基极电位分别为：
，
，
与Vi为0时的静态情况几乎一样，但经扩压后的输出电压Vo可达±24V以上。
