互感电压和互感线圈的同名端
2016-12-25 16:04:30 | 人围观 |
评论:
1、互感电压:
选择互感电压的参考方向与产生互感电压的磁链之间满足右螺旋关系,则互感电压与互感磁链对时间的变化率成正比,如图10-1-1。
其中
2、互感线圈的同名端:
(1)问题的提出:由于自感磁链是由线圈本身的电流产生的 ,磁链与产生它的电流之间满足右螺旋关系;当自感电压的参考方向与电流参考方向相同时,自感电压的大小:
而不必考虑线圈的绕向。
互感电压则不同,必须根据互感磁链的参考方向与另一线圈的绕向之间的关系选择参考方向,因此必须知道两线圈之间的实际绕向,而在实际电路中,磁链的方向是不表示出来的,线圈密封其绕向也不知道,因此,必须用一种特殊的标记表示出两线圈之间的绕向关系,称为同名端标记法。
(2)标记原则和方法:当电流从两个线圈的同名端同时流进(流出)时,两个电流产生的磁通是增助的。
方法是:先在一个线圈的一端用"*"做标记,并假象有电流i1流进,然后用"*"标记第二个线圈,如果电流i2流进该端纽时,两个电流产生的磁通增助,根据标记原则,两个带"*"的端纽为同名端。

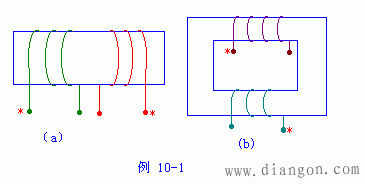

同名端不但与线圈的绕向有关,而且与两个线圈的相对位置有关。如图例10-1。
3、互感电压的参考方向:
如图10-1-2。 在图中的同名端和互感电压的参考方向下:
< 上一篇
互感系数与耦合系数
下一篇 >
互感线圈同名端的测定
