稳压二极管稳压电路的原理

2017-01-06 15:51:36 | 人围观 | 评论:

整流-滤波-稳压电路如图1所示。其稳压作用采用R-DZ组合,利用稳压二极管的反向击穿特性实现稳压,由于反向特性陡直,较大的电流变化,只会引起较小的电压变化。

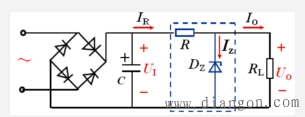

    图1 整流-滤波-稳压电路
1)输入电压变化时如何稳压
    根据电路图1可知
输入电压UI的增加,必然引起Uo的增加,即UZ增加,从而使IZ增加,IR增加,使UR增加,从而使输出电压UO减小。这一稳压过程可概括如下:

这里UO减小应理解为,由于输入电压UI的增加,在稳压二极管的调节下,使UO的增加没有那么大而已。UO还是要增加一点的,这是一个有差调节系统。


    2)负载电流变化时如何稳压
负载电流IO的增加,必然引起IR的增加,即UR增加,从而使UZ=UO减小,IZ减小。IZ的减小必然使IR减小,UR减小,从而使输出电压UO增加。这一稳压过程可概括如下:


    总结:由此可见,无论何种原因引起输出电压的波动,R-DZ组合的稳压电路都能在一定范围内起到较好的稳压效果。
