分立元件复合门电路

2017-01-11 10:25:35 | 人围观 | 评论:

前面介绍的二极管与门和或门电路虽然结构简单，逻辑关系明确，但却不实用。存在着高、低电平偏移现象，且带负载能力差。而三极管非门电路则不存在这些缺点。

为此，常将二极管与门和或门与三极管非门组合起来组成与非门和或非门电路，以消除在串接时产生的电平偏离，并提高带负载能力。

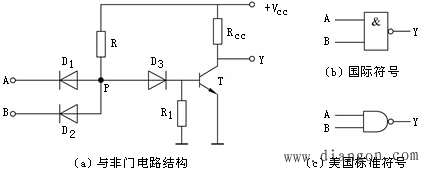

图1所示为由二极管与门电路与三极管非门电路串联而成的与非门电路的结构和逻辑图形符号。





标签：

相关内容推荐：

图1 与非门电路与逻辑符号
