三态输出门电路图解

2017-01-15 17:34:19 | 人围观 | 评论:

三态输出门电路与前面所讲过的门电路不同，它的输出端除了出现高、低电平外，还可以出现第三种状态――高阻态，所以称为三态输出门电路。

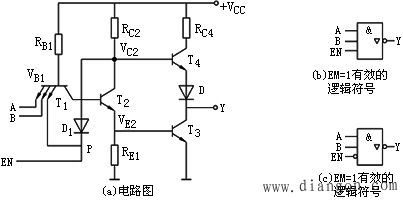

图1是三态输出与非门电路的电路结构和逻辑图形符号，与图所示的普通TTL与非门比较，多了一个二极管D1，其中A、B是输入端，EN时控制端，也称使能端。





标签：

相关内容推荐：

图1 三态输出与非门电路
