触发器功能的转换

2017-01-22 17:28:55 | 人围观 | 评论:

4种逻辑功能的触发器：RS、JK、D和T触发器。但最常见的集成触发器是JK触发器和D触发器，在使用过程中可以将JK触发器和D触发器换成其它功能的触发器，JK触发器和D触发器之间也可以相互转换。

1、JK触发器转换成D触发器

比较JK触发器和D触发器的特征方程

JK触发器：

D触发器：

只要令JK触发器的输入端，JK触发器就转换成了D触发器。转换电路图如图1所示。





标签：

相关内容推荐：

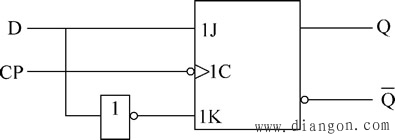

图1 JK触发器转换为D触发器的电路图
