时序逻辑电路的结构框图

2017-01-22 17:28:55 | 人围观 | 评论:

时序逻辑电路任一时刻的输出状态不仅取决于当时的输入信号,还与电路原来的状态有关,即时序逻辑电路具有“记忆”的功能。因而时序逻辑电路中必须含有记忆能力的存储器件,最常用的是触发器。

一般说来,时序逻辑电路由两部分组成:一部分是组合逻辑电路,由逻辑门电路组成;另一部分是触发器电路,由触发器组成,具有储存功能。对于简单的时序逻辑电路可以没有组合逻辑电路,但不能没有触发器电路,触发器元件是时序逻辑电路的基本元件。时序逻辑电路的结构框图如图1所示。





标签:

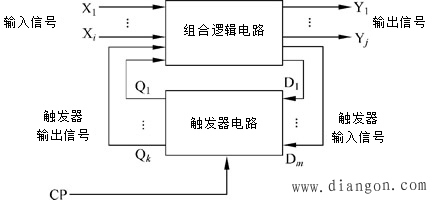

图1 时序逻辑电路的结构框图
