由D触发器组成的4位移位寄存器_4位双向移位寄存器74LS194逻辑电路和图形符号

2017-01-22 17:28:41 | 人围观 | 评论:

移位寄存器不但可以寄存数码,而且在移位脉冲作用下,寄存器中的数码可根据需要向左或向右移动。移位寄存器也是数字系统和计算机中应用很广泛的基本逻辑部件。

图1所示电路是由边沿D触发器组成的4位移位寄存器。

由图1可知,由第一个D触发器FF0的输入端接收输入信号,其余的每个触发器的输入端均与前一个触发器的输出端相连。各触发器的时钟脉冲控制端与同一个时钟脉冲CP信号相连,因此各触发器的触发时刻相同,都是CP脉冲的上升沿。

下面以4位二进制代码1101为例,说明图1所示移位寄存器的寄存过程。

二进制代码1101以串行的方式从串行输入端DI依次输入。设各触发器的初始状态为零,即Q3Q2Q1Q0=0000。





标签:

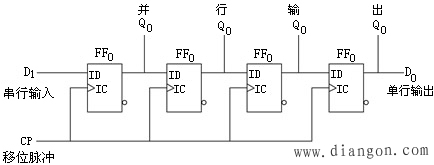

图1 由D触发器组成的4位移位寄存器
