ROM的应用举例

2017-02-03 15:24:09 | 人围观 | 评论:

例1 试用ROM实现下列函数：

解：可以看出，4个函数中包含了4个变量A、B、C、D，因此可以用有4个地址输入A0～A3和4个地址输出D0～D3的ROM来实现上述4个组合逻辑函数。定义ROM的地址输入A0～A3分别与函数中的自变量A、B、C、D对应。

（1）将各函数写成最小项之和的标准形式。

（2）选用16×4位ROM，画存储矩阵连线图（见图）





标签：

相关内容推荐：

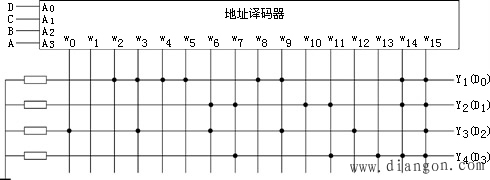

图 ROM存储矩阵连线图
