LM384的原理电路

2017-03-09 21:29:16 | 人围观 | 评论:

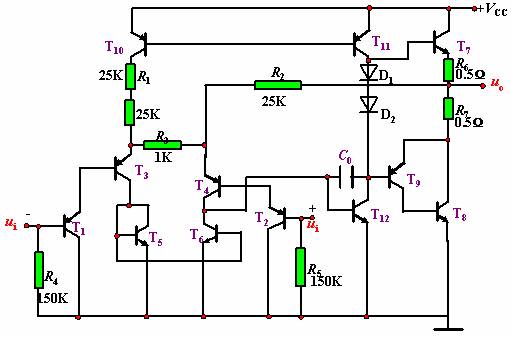

LM384的原理电路


 1. 晶体管T1~T4构成复合管差动输入级,T5和T6构成镜像电流源作为有源负载。差动输入解决了零漂的问题,并且输入电阻很大。
2. T12组成共射中间级,T10、T11构成有源负载,这一级的主要作用是提高放大倍数。
3. T7、T8、T9和D1、D2组成互补对称输出级。

    LM384的外部接线
