晶体三极管构成的反相器基本电路

2018-09-03 10:39:35 | 人围观 | 评论:

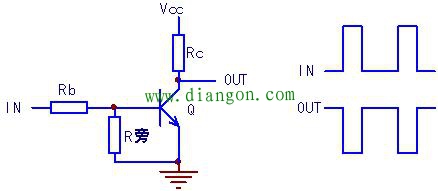

图1 三极管反相器电路及输入、输出信号波形示意图
反相器之所以成为反相器,除电路结构适宜处理开关量信号以外,输入信号也须为“合法”信号,即具备性格鲜明的“开、关”特点,而且电压幅度也符合要求。若为反相器输入线性信号或电压幅度不适宜,反相器可能对此不知所措,此为非法信号——别怪反相器输出不正常。共发射极电路(并合理设置其静态工作点)即典型的反相器电路。其输入、输出信号变化趋势呈反向关系。
在线检测:Vbe = 0.7V(高电平),Vc=0V(低电平);Vbe = 0V(低电平),Vc=Vcc(高电平)。若传输方波信号,其动态信号电压Vbe = 0.3V左右,Vc=Vcc/2。
正常状态仅为此。此外为故障状态。
