采用顺向看图法或逆向看图法来分析数字电路

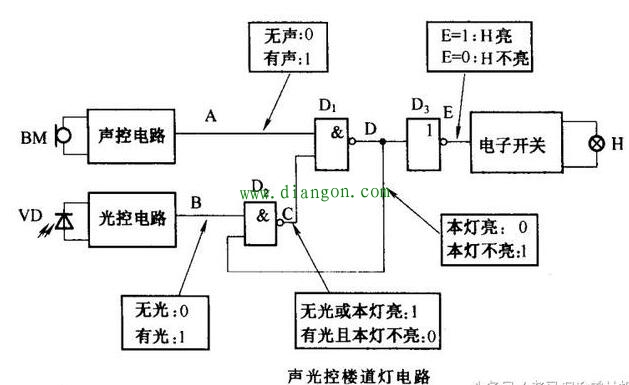

如果是在白天，环境光被光电二极管VD接收，光控电路输出端B点为“1”，由于本灯未亮故D点也为“1”，所以与非门D2输出端C点为“0”。该信号送入与非门D1的下输入端，关闭了与非门D1，此时不论声控电路输出如何，D1输出端D点恒为“1”，E点则为“0”，使电子开关关断，照明灯H不亮。
通过以上分析，我们可以知道，声光控楼道灯的逻辑控制功能为：
1）白天整个楼道灯不工作；
2）晚上有一定响度的声音时楼道灯打开；
3）声音消失后楼道灯延时一段时间才关闭；
4）本灯点亮后不会被误认为是白天。
2、逆向看图法
逆向看图法即逆着信号处理流程方向，从输出端到输入端倒推分析。仍以上面的声光控楼道灯电路为例，照明灯H点亮的条件是，电子开关输入端E点必须为”1“，即D点必须为”0“，D点为”0“的条件是与非门D1的两个输入端都为”1“，D1的上输入端连接的是声控电路的输出端A，有声时A=1，无声时A=0，D1的下输入端受与非门D2的输出C点控制，而D2的两个输入端分别接光控电路输出端B点和本灯信号D点，在无环境光或本灯已亮时C=1，在有较强环境光且本灯未亮时C=0。
通过以上分析可知，在白天环境光较强时，照明灯H被关闭，在夜晚，照明灯H则受声控电路的控制，有声音时亮，声音消失后延时一段时间然后关闭，这个分析结果与顺向看图法一致。
