OCL是“无输出耦合电容”的英文缩写，OCL功率放大器的特点：一是采用正、负电源供电方式，二是采用单端或双端输入方式，三是采用单端直接耦合输出方式。由于采用直流、交流输出方式，所以该电路没有输出耦合电容，电路更简单。此类功率放大器的效率高于OTL功率放大器，所以广泛应用在新型彩色电视机、彩色显示器、音响等电路中。

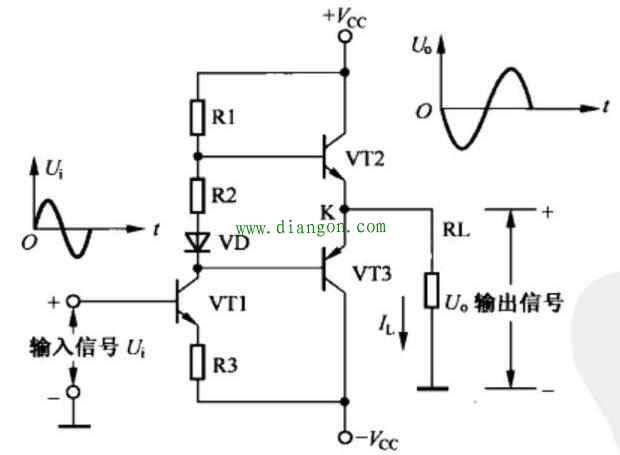

典型的OCL功率放大器如下图所示。OCL功率放大器的功率放大管也是由一只NPN型三极管VT2和一只PNP型三极管VT3构成的，所以它们的导通电压也是由激励管VT1提供的。
正电源+VCC通过R1，R2，VD加到放大管VT2，VT3的基极，为它们提供偏置电压；而负电源-VCC不仅加到VT3的集电极，而且通过R3加到VT1的发射极，当输入信号Ui的负半周信号通过VT1倒相放大，使VT3截止，VT2导通时，它的集电极电流由+VCC经VT2、RL到地构成回路，形成输出信号的上半周；当Ui的正半周信号经VT1倒相放大后，使VT2截止，VT3导通，它的集电极电流由地,RL,VT3到-VCC构成回路，形成输出信号的负半周，这样，就可以得到一个完整的信号。
-
