78××系列三端稳压器的典型应用电路

2018-09-20 10:42:12 | 人围观 | 评论:

仪表电路中常用的三端稳压器有正电源78××系列、负电源79××系列、三端可调、精密电压基准等。其中三端稳压器应用最广泛，现仅对78××系列做一介绍。78××系列最大输出电流为1.5A，其内部有限流保护、过热保护、过压保护，工作稳定可靠。它只有三个引脚，使用很方便。图1是78××系列三端稳压器的典型应用电路。

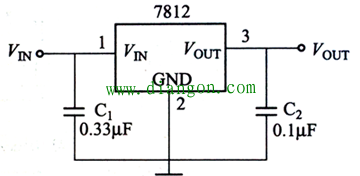

图1 78××系列三端稳压器的典型应用电路
