场效应管在收音机的高频放大电路中的应用

2018-09-21 16:20:05 | 人围观 | 评论:

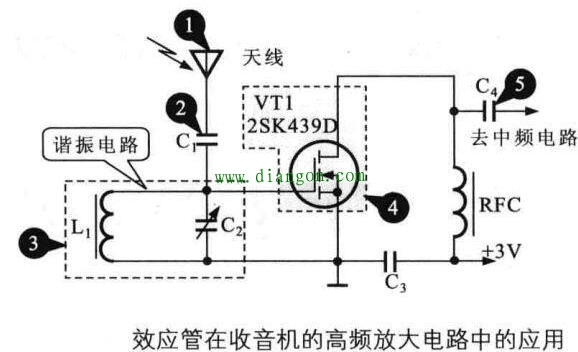

场效应管在收音机的高频放大电路中的应用见下图。


外接天线接收的无线电信号由C1耦合到L1、C2组成的谐振电路,经选频后信号由VT1场效应管进行高频放大,放大后的信号由C4耦合到中频电路,无外接天线时,绕在磁棒上的线圈L1也可以直接接收无线电信号。
