电子电路中的反馈是将OUT输出信号（电压信号或者电流信号）的一部分或者全部信号引入到电子放大电路的ⅠN输入端与其放大器的输入信号对比（增强信号或者减弱信号），并且用比较所取的有效值输入信号再次去控制放大器的OUT输出，这就是电子电路中放大器所谓反馈。
一、按电子电路放大器形式可分为以下二种反馈。
①使放大器原来信号增强的为正反馈电路。
②使放大器原来信号减弱的为负反馈电路。
二、按电子电路放大器结构可分为，电流反馈电路和电压反馈电路二种。
①正反馈电路一般应用于电子自激振荡器电路中。
②负反馈电路一般在各种高、低频信号放大电路中。

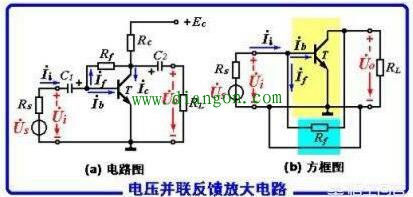

三、按电子电路特性可分为串联反馈和并联反馈两种。
四、接电子电路功能还可以分为，交流信号反馈和直流信号反馈两种。

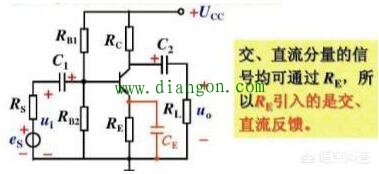

判断是交流反馈还是直流反馈请看上图。
如果有发射极旁路电容CE，RE中仅有直流份量的信号通过，这时RE引入的则是直流反馈。
在电子放大器电路中，应用较多的为负反馈电路，负反馈对电子放大器性能有下列五种影响。
①负反馈电路能提高放大器的增益的稳定性。
②负反馈电路能使放大器的通频带拓宽。
③负反馈电路能使低频放大电路音频信号失真度减小。
④负反馈电路能提高放大器的信噪比。
⑤负反馈电路对放大器的输入输出有一定要求。
其实学电子电路完全靠看书，自己悟。有意者可网购哈工大的（电工学）一套书，书分上、中、下和习题四册，对提升自己的理论有很好的帮助。
本人水平有限，只能谈上述几点，多年未接触这些东西，不妥之处请批评指正为感。
-
