电子管的引脚序号确定方法

2018-10-19 11:49:37 | 887人围观 | 评论:

电子管的引脚序号确定方法：
具有定位键的电子管：首先把管底向上，然后以定位键左方的第一个为1脚，其余的依次按顺时钟方向确定即可。
小型管：首先把小型管引脚向上，然后以引脚间距离最大的左方一个定为1脚，其余依次按顺时钟方向确定；

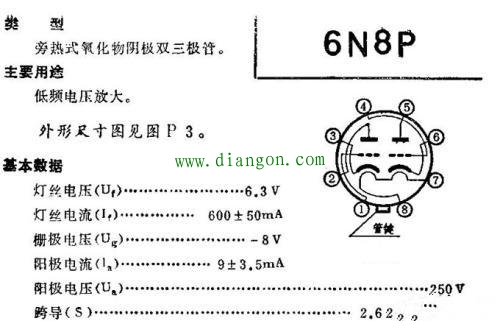

典型的双三极管管脚图
电子管管脚识别技巧：电子管管内各电极是通过管脚与外部电路连接的，一旦接错了管脚，会使电路无法工作，甚至烧毁管子。

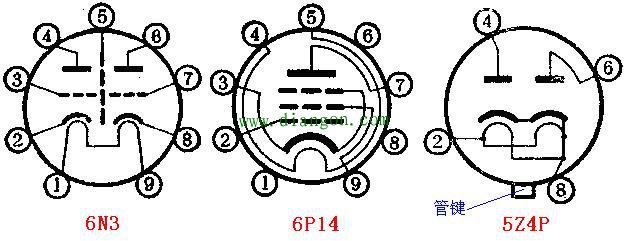

小七脚、小九脚管管脚排列：在电子管收音机、扩音机中，采用的电子管大多是七、八、九脚。其中常用的七脚管有6A2、6K4、6J1、6J2、6G2、6Z4等；常用的九脚管有6P1、6N1、6P14、6U1、6E1、6E2，由于这两类管子都属于玻璃外壳的小型管子，也称为指形管或花生管，而把它们的管脚称为小七脚、小九脚。这些管子的管脚朝向自己，有两只管脚之间的距离较大，我们称这段较大距离为缺口，把缺口左边第一只管脚数为第一脚，然后按顺时针方向依次为第二、第三...。如上图典型的双三脚管管脚图。
八脚管，如6P6P、6J8P、5Z3P等，这些管子的管脚之间的距离是相等的，为了防止插错又设了一个中心管钥其定位作用，管钥左边第一个管脚为第一脚，然后顺时针方向依次为第二脚....如上图所示。
四脚管、五脚管管脚排列，这些管子的管脚中有两只较粗，为灯丝，把管脚超限自己，左边的粗脚为第一脚，然后按顺时针方向依次为第二脚.....
电子管的命名方法分阴极射线管、收信放大管、发射管、光电管等命名方法不一。下面仅以常见的收信放大管说明
由四部分组成：1234,
1表示灯丝电压（v）的数字，如有小数则取其整数部分。
2.表示管子的类型，D-二极管（检波），Z-二极管（小功率整流），H-双二极管，6-双二极管、三极管，B-双二极管-五极管，C-三极管，N-双三极管，F-三极-五极管，S-四极管，J-锐截止五极管和锐截止束射四极管，K-遥截止五极管，T-双四极管或双五极管，P-输出五极管及输出束射四极管，A-变频管，U-三极-六极管-七极管-八极管，E-调谐指示管；
3.表示同类产品序号的数字；
4.表示结构形式的字母，p-玻璃管，k-陶瓷管，j-橡实管-小型管-无代号，超小型管-直径大于11mm-g，直径11-8mmb，直径4mm-8mma，直径＜4mmr，锁式管s，盘封管d
如5Z4P：双二极管整流管
6N9P：间热式双三极管
二极电子管

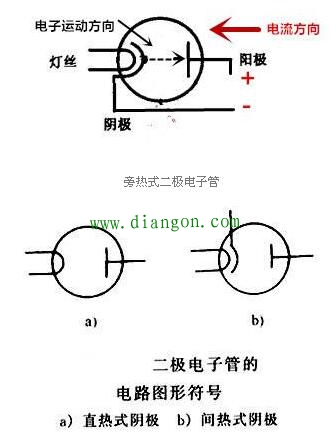

二极电子管结构：阳极、阴极、灯丝、真空管组成，也叫真空二极电子管，是最先被发明的。灯丝的作用是加热阴极，使其内部热运动增强，阴极是由金属组成，我们知道金属内的自由电子的运动受温度影响较大，当温度增加时会有自由电子从其表面逸出，这就叫做电子的热发射，不同金属的热发射电子的能力不同，我们在阴极上涂抹容易发射电子的物质。当中阳极施加正电压后，就会在阳极、阴极之间形成电场，电场方向由阳极指向阴极，阴极逸出的电子就会在电场力的作用下向阳极运动，这样就形成了电流，电流方向由阳极指向阴极，与自由电子运动方向相反。当在阳极施加负电荷后，会阻挡电子的运动，这样就不会形成电流，这就是二极电子管的工作原理，它有很好的单向导电性，这一点上比晶体二极管要强，但其可以通过的电流较小，阳极电压较高。用它的这个特性可以用来整流，为了发挥其整流效果，人们将阳极做成两个这样就可以组成双二极管，共用一个阴极，可以用来做全波整流。

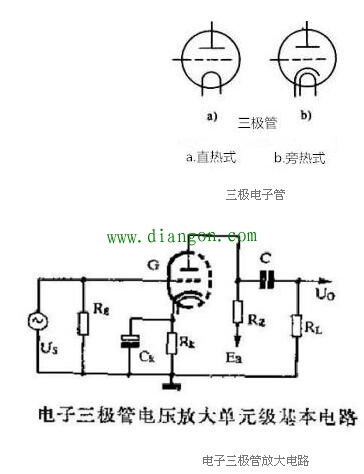

三极电子管：在二极电子管的阳极和阴极之间靠近阴极的地方加装第三电极g（栅极），就形成了三极管。利用栅极来控制阴极向阳极发射电子的数量。其和晶体三极管的对应关系：阴极相当于发射极，栅极相当于基极，阳极相当于集电极，其电路组成如同晶体三极管基本放大电路，不过栅极加的是负偏压。三极电子管的缺点是极间电容大，放大系数低。

四极管：如果真三极管的阳极和控制栅极之间，另加一个栅极就构成了四极管，这个栅极称为屏栅极，其上加固定的正电压。diangon.com版权所有。四极管的缺点是阳极特性曲线存在下凹现象，使其工作范围受到了影响，单一的四极管已经被淘汰了。
五极电子管和束射四极管
五极电子管是在三极管的基础上，再增加两个栅极，成为具有三个栅极的电子管，g1称为控制栅极，g2称为屏栅极，g3称为抑止栅极。其特殊的结构使得极间电容减小，放大系数增加；
束射四极管和五极电子管的不同之处是，它不用抑止栅极，而在阳极和屏栅极之间，装置了一对和阴极相连的聚束板，使其具有较大的功率。
复合电子管;将两个或三个独立的电子管合并装在一个管壳内，就形成了复合管
电子射线示波管，广泛应用在电子示波仪中作为显示电学量变化的波形，分：电子枪、偏转板、荧光屏，控制电子流运动轨迹的是电场；
显像管：电子枪、偏转线圈、高压极、荧光屏，控制电子流运动轨迹的是电场和磁场。
