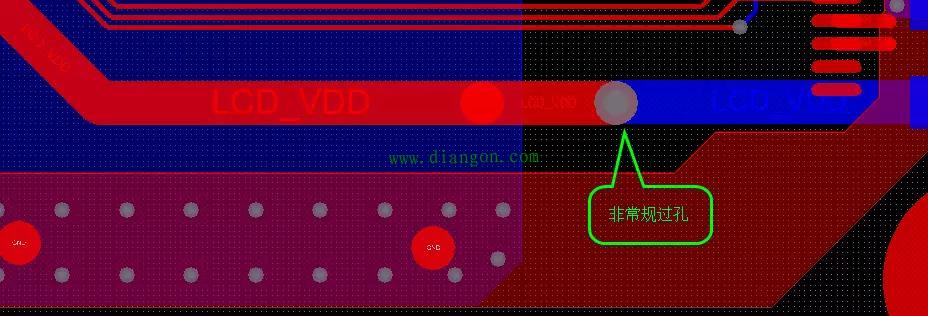

2.尽量用覆铜替代粗线。当使用粗线时，过孔通常最好为非通常走线过孔，增大过孔的孔径和焊盘。
修改后：

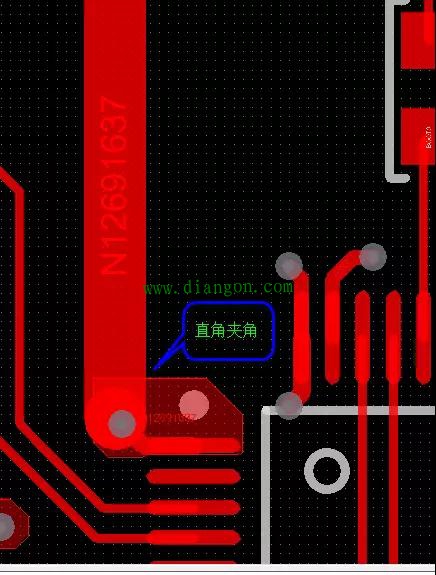

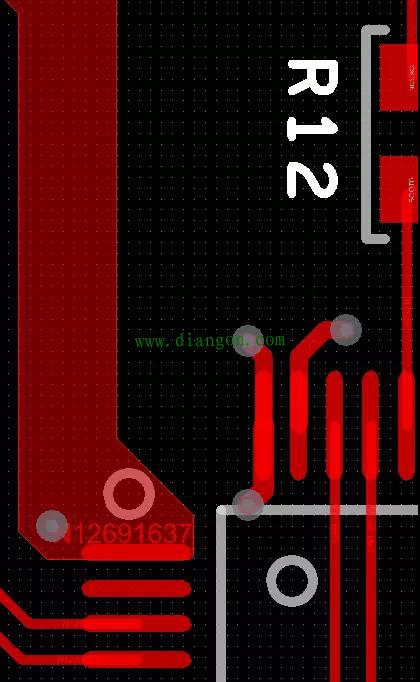

3.尽量用覆铜替换覆铜+走线的模式，后者常常产生一些小尖角和直角使用覆铜替换走线:
修改后
4.shape 的边界必须在格点上，grid-off 是不允许的。（sony规范)

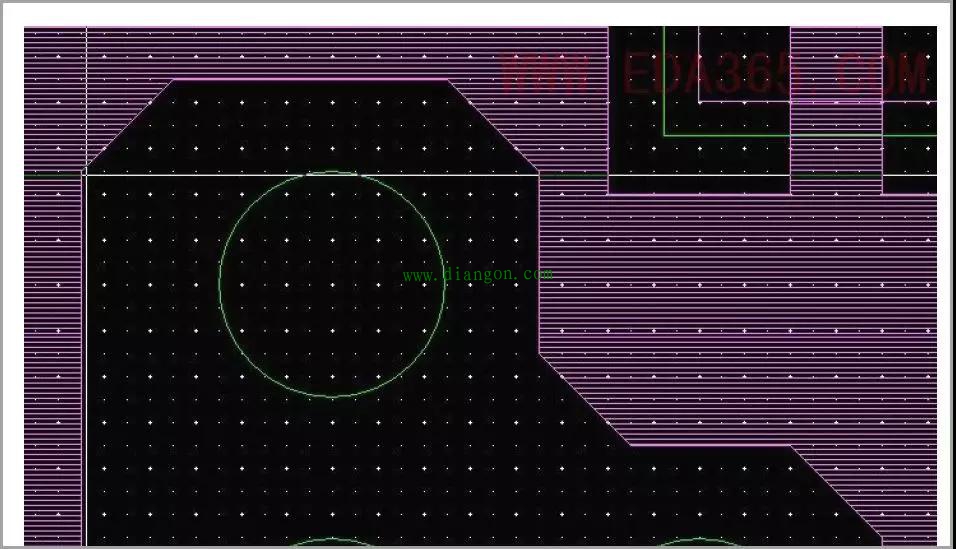

5.shape corner 必须大小一致，如下图，corner 的两条边都是4 个格点，那么所有的小corner 都要这样做。（sony规范)

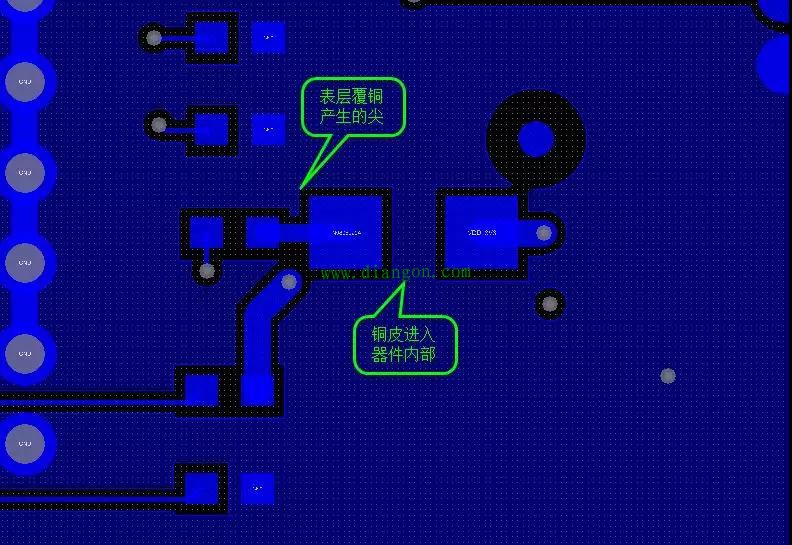

shape 不能跨越焊盘，进入器件内部，特别地，表层大范围覆铜。（sony规范)
8.严格意义上说，shape&shape，shape & line 必须等间隔，如果设定shape 和line 0.3mm,间距，那么 所有的shape 间距都要如此，不能存在0.4mm 或者0.25mm 之类的情况，但为了守住格点铺铜， 就是在满足0.3mm 间距的前提下的格点间距。（sony规范)

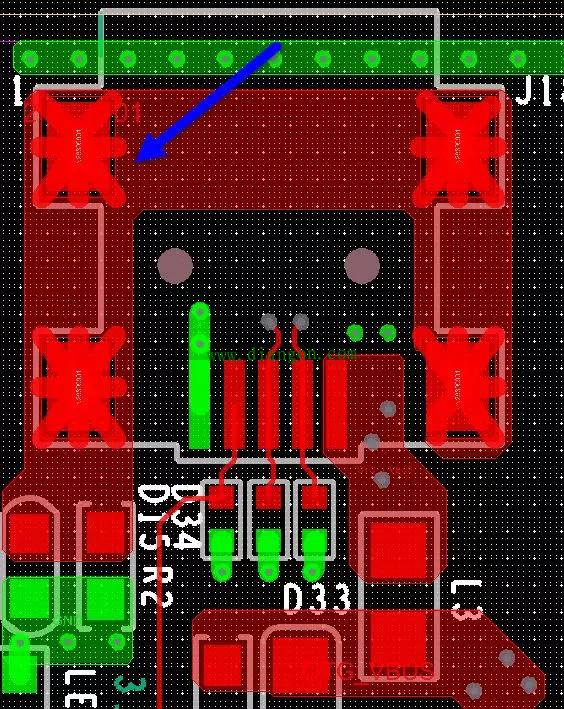

9.插头的外壳地，以及和外壳地相连的电感、电阻另一端的GND，最好覆铜

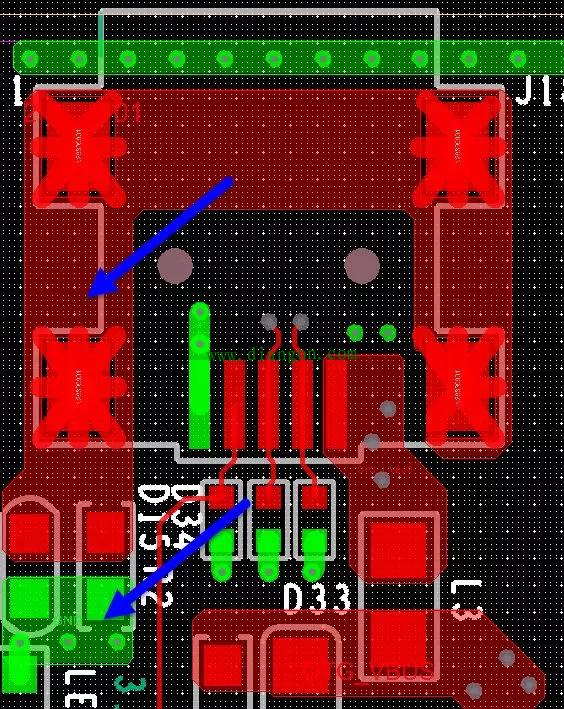

10.插头的外壳地覆铜连接方式最好用8角的方式，而非Full Connect的方式，diangon.com版权所有。

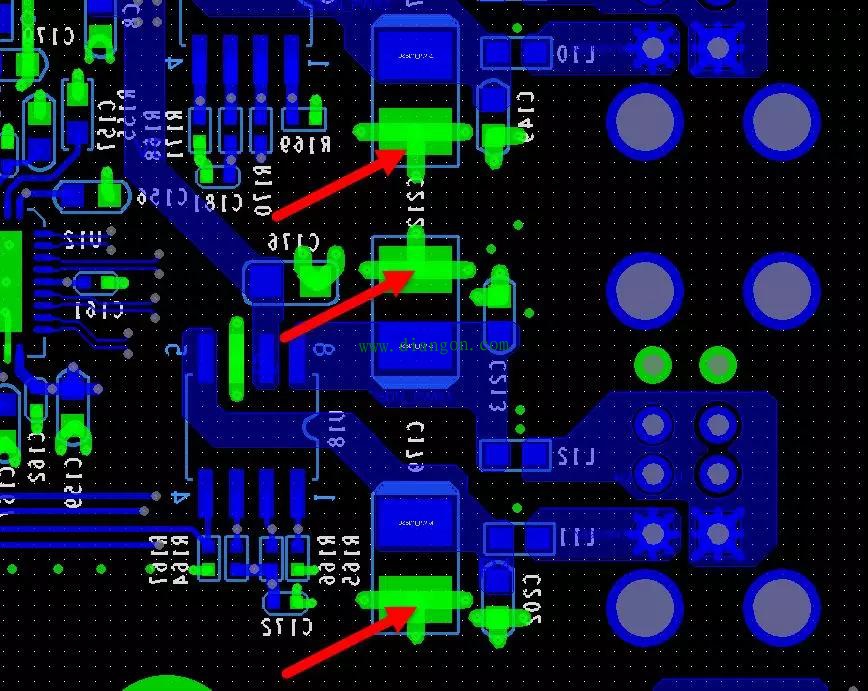

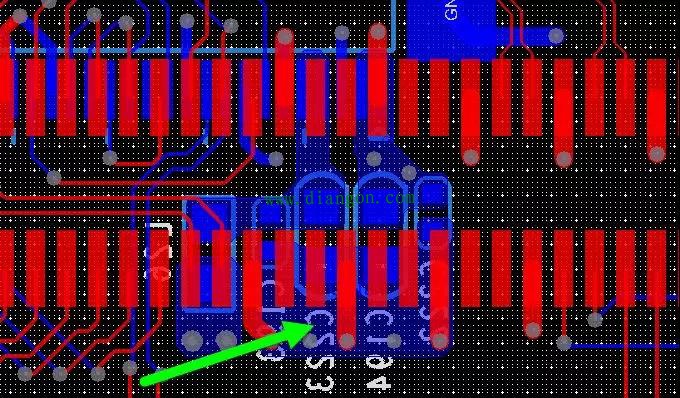

11.电容的GND端最好直接通过过孔进入内层地，不要通过铜皮连接，后者不利于焊接，且小区域的铜皮没有意义

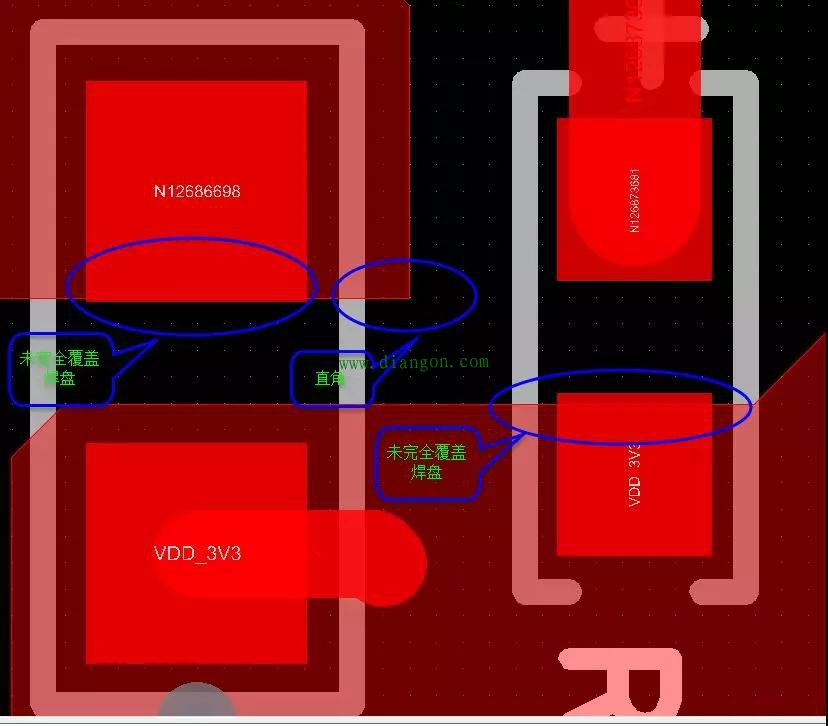

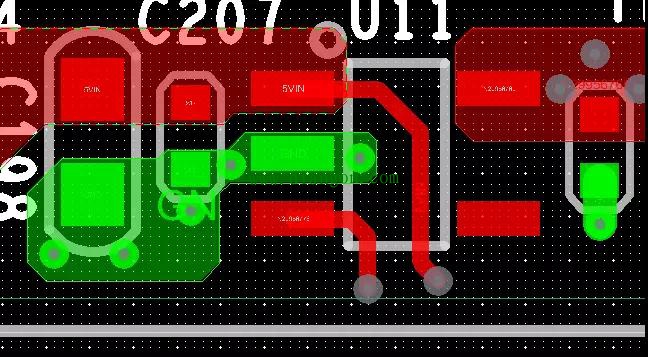

12.电源的连接，特别是从电源芯片输出的电源引脚最好采用覆铜的方式连接
13.PCB，即使有大量空白区域，如果信号线的间距足够大，无需表层覆铜铺地。表层局部覆铜会造成电路板的铜箔不均匀平衡。 且如果覆铜距离走线过近，走线的阻抗又会受铜皮的影响。

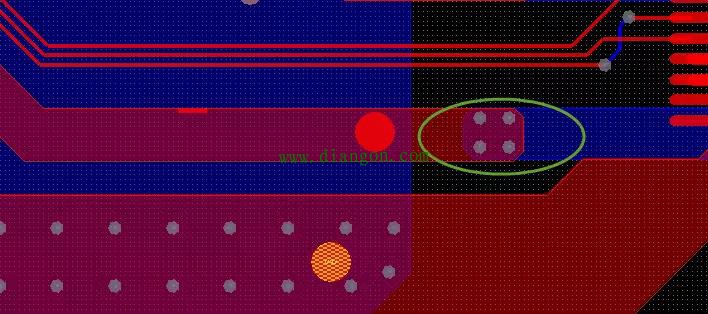

14.由于空间紧张，GND不能就近通过过孔进入内层地，这时可通过局部覆铜，再通过过孔和内层地连接。
