晶闸管开关电路原理

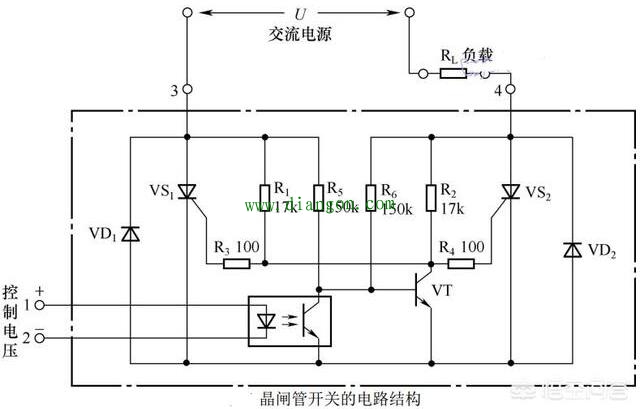

图中环线框内的电路相当于一个开关，3、4脚接交流电源和负载，开关的通、断受1、2脚的控制电压控制。
当1、2脚无控制电压时，光电耦合器内部的发光二极管不发光，内部的光敏三极管也不导通，三极管VT因基极电压高而饱和导通，VT导通后集电极电压接近0V，晶闸管VS1,VS2的G极无触发电压，VS1,CS2均截止，这时3、4脚处于开路状态，相当于开关断开。
当1、2脚有控制电压时，光电耦合器内部的发光二极管发光，内部的光敏三极管导通，三极管VT的基极电压被旁路，VT截止，集电极电压很高，该较高的触发电压送到晶闸管VS1,VS2的G极。VS1,VS2的导通分下面两种情况。
1、若交流电压U的极性是左正右负，该电压对VS1来说是正向电压（U+对应VS1的A极），对VS2来说是反向电压（U-对应VS2的A极），VS1,VS2虽然G级都有触发电压，但只有VS1导通，VS1导通后，有电流流过负载RL，电流路径是：U左正--VS1--VD2--RL--U右负。
2、若交流电压U的极性是右正左负，该电压对VS1来说是负向电压，对VS2来说是正向电压，在触发电压作用下，只有VS2导通，VS2导通后，有电流流过负载RL，电流路径是：U右正--RL--VS2--VD1--U左负。
也就是说，当1、2脚无控制电压时，3、4脚之间处于断开状态，电流无法通过；当1、2脚加有控制电压时，3、4脚之间处于接通状态，电流可以通过3、4脚。
