运算放大器的偏置设置

2018-10-25 10:48:47 | 人围观 | 评论:

在双电源运放在接成单电源电路时，有时在偏置电压的设置方面会遇到一些两难选择，比如作为偏置的直流电压是用电阻分压好还是接参考电压源好？用参考电压源，精度高，此外还能提供较低的交流旁路。用电阻，成本低而且方便。如果采用基准电压的话，效果最好，这种基准电压使系统设计得到最小的噪声和最高的PSRR。但若采用电阻分压方式，必须考虑电源纹波对系统的影响，这种用法噪声比较高，PSRR比较低。

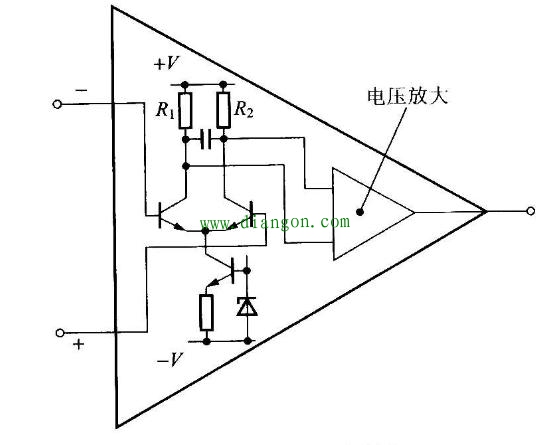

运算放大器的内部结构
