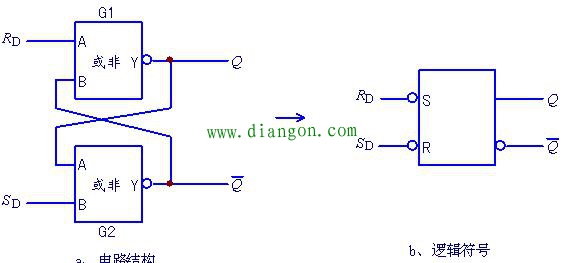

图 与或非门构成的基本RS触发器
RD和SD分别为复位（置0）和置位（置1）端，它们均是高电平有效。其信号输入也有四种组合。当RD=0，SD=1时，触发器置1；当RD=1，SD=0时，触发器置0；当二者都为1时，触发器状态不确定（为非法电平）；当RD=0，SD=0时，触发器保持原状态不变。
与普通门、受控门电路相比，前者输入为常态信号，输出状态取决于即时输入；后者输入为“瞬态”信号，有触发特性，输出有保持功能，输出为输入的“过去时”，输入条件成立时输出保持。输入信号存在约束条件，限制了其实用性。RS基本触发器是没有实际应用IC器件的，实际应用器件是在此基础上将性能提升后的IC产品，如同步RS触发器，同步D触发器等系列产品。
