施密特触发器电路及工作原理详解

2016-10-21 15:54:47 | 人围观 | 评论:

什么叫触发器

施密特触发电路( 简称)是一种波形整形电路,当任何波形的信号进入电路时,输出在正、负饱和之间跳动,产生方波或脉波输出。不同于比较器,施密特触发电路有两个临界电压且形成一个滞后区,可以防止在滞后范围内之噪声干扰电路的正常工作。如遥控接收线路,传感器输入电路都会用到它整形。
施密特触发器

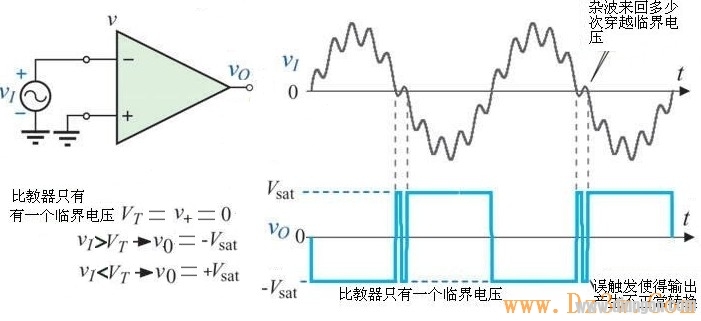

一般比较器只有一个作比较的临界电压,若输入端有噪声来回多次穿越临界电压时,输出端即受到干扰,其正负状态产生不正常转换,如图1所示。





            图1  (a)反相比较器                   (b)输入输出波形

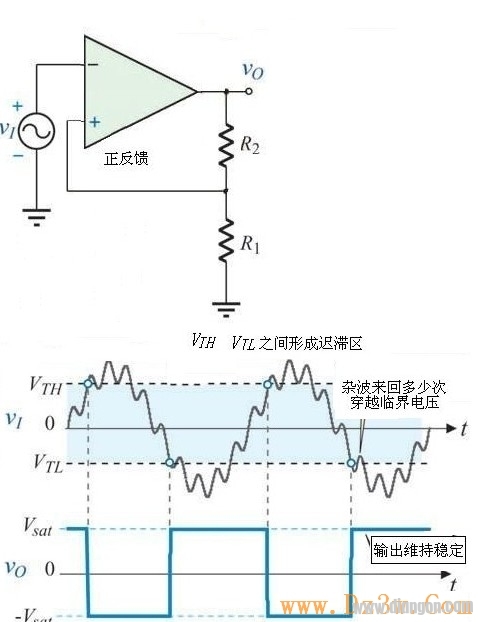

施密特触发器如图2 所示,其输出电压经由R1 、R2 分压后送回到运算放大器的非反相输入端形成正反馈。因为正反馈会产生滞后(Hysteresis)现象,所以只要噪声的大小在两个临界电压(上临界电压及下临界电压)形成的滞后电压范围内,即可避免噪声误触发电路,如表1 所示





   图2  (a)反相斯密特触发器       (b)输入输出波形


表1施密特触发器的滞后特性





标签:

上临界电压VTH

下临界电压VTL

滞后宽度(电压)VH

VTL<噪声<VTH

输入端信号νI 上升到比VTH 大时,触发电路使νO 转态

输入端信号νI 下降到比VTL 小时,触发电路使νO 转态

上、下临界电压差VH =VTH -VTL

噪声在容许的滞 后宽度范围内,νO 维持稳定状态
